45鋼顯微組織圖

時(shí)間：2015-07-03 23:50:18 來(lái)源：中國(guó)熱處理技術(shù)網(wǎng) 作者：

45鋼是中碳結(jié)構(gòu)鋼，冷熱加工性能都不錯(cuò)，機(jī)械性能較好，且價(jià)格低、來(lái)源廣，所以應(yīng)用廣泛。它的最大弱點(diǎn)是淬透性低，截面尺寸大和要求比較高的工件不宜采用。

45鋼淬火溫度在AC3+（30~50）℃，在實(shí)際操作中，一般是取上限的。偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。為使工件的奧氏體均勻化，就需要足夠的保溫時(shí)間。如果實(shí)際裝爐量大，就需要適當(dāng)延長(zhǎng)保溫時(shí)間。不然，可能會(huì)出現(xiàn)因加熱不均勻造成硬度不足的現(xiàn)象。但保溫時(shí)間過長(zhǎng)，頁(yè)會(huì)出現(xiàn)晶粒粗大，氧化脫碳嚴(yán)重的弊病，影響淬火質(zhì)量。我們認(rèn)為，如果裝爐量大于工藝文件的規(guī)定，加熱保溫時(shí)間需延長(zhǎng)1/5。

因?yàn)?font face="Times New Roman">45鋼淬透性低，故應(yīng)采用冷卻速度大的10%鹽水溶液。工件入水后，應(yīng)該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因?yàn)楫?dāng)工件冷卻到180℃左右時(shí)，奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體造成過大的組織應(yīng)力所致。因此，當(dāng)淬火工件快冷到該溫度區(qū)域，就應(yīng)采取緩冷的方法。由于出水溫度難以掌握，需憑經(jīng)驗(yàn)操作，當(dāng)水中的工件抖動(dòng)停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動(dòng)不宜靜，應(yīng)該按照工件的幾何形狀，作規(guī)則運(yùn)動(dòng)。靜止的冷卻介質(zhì)加上靜止的工件，導(dǎo)致硬度不均勻，應(yīng)力不均勻而使工件變形變大，甚至開裂。

45鋼調(diào)質(zhì)件淬火后的硬度應(yīng)該達(dá)到HRC56~59,截面大的可能會(huì)低一些，但不能低于HRC48，不然說(shuō)明工件未得到完全淬火，組織中可能出現(xiàn)索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在機(jī)體中，達(dá)不到調(diào)質(zhì)的目的。

45鋼淬火后的高溫回火，加熱溫度通常為560℃~600℃，硬度要求為HRC22~34.因?yàn)檎{(diào)質(zhì)的目的是得到綜合機(jī)械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調(diào)整回火溫度，以保證硬度。如有些軸類零件要求強(qiáng)度高，硬度要求就高；而有些齒輪、帶鍵槽的軸類零件，因調(diào)質(zhì)后還要進(jìn)行銑、插加工，硬度要求就低些。關(guān)于回火保溫時(shí)間，視硬度要求和工件大小而定，我們認(rèn)為，回火后的硬度取決于回火溫度，與回火時(shí)間關(guān)系不大，但必須回透，一般工件回火保溫時(shí)間總在一個(gè)小時(shí)以上。

001

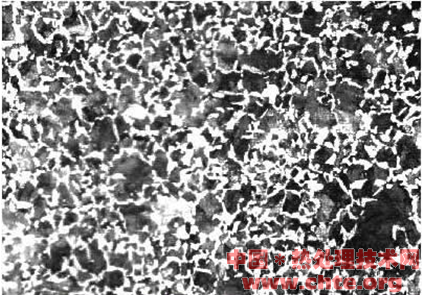

光學(xué)放大倍數(shù)：100X

圖號(hào)：45-01

侵蝕劑：4%硝酸酒精

材料及狀態(tài)：45鋼

處理：鍛造后正火處理

組織及說(shuō)明：基體組織為片狀珠光體加網(wǎng)狀、塊狀鐵素體，晶粒度5~7級(jí)，個(gè)別是4級(jí)。

1/6 1 2 3 4 5 6 下一頁(yè) 尾頁(yè)

來(lái)頂一下

返回首頁(yè)

收藏到QQ書簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

45鋼顯微組織圖
