| ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

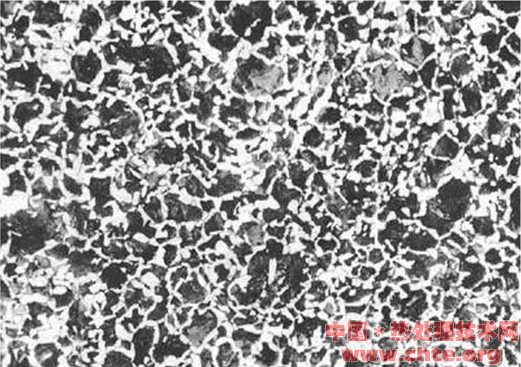

光學放大倍數：100XZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：45-04ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
侵蝕劑：4%硝酸酒精ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料及狀態：45鋼ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
處理：退火處理 ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織及說明：基體組織為珠光體及鐵素體。鐵素體沿奧氏體晶界呈網絡狀分布。片狀珠光體的體積分數約占基體總體積分數的55%，由此可以推算出鋼中W（C）為45%。同時，從網絡狀分布的鐵素體可以看出，此鋼退火溫度不高；故其晶粒細小。這種鋼在退火狀態下強度是偏低的，為了充分發揮材料的潛力，通常采用調質或正火處理。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

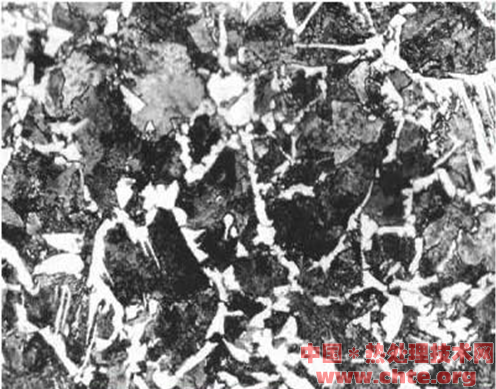

光學放大倍數：100XZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：45-05ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
侵蝕劑：4%硝酸酒精ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料及狀態：45鋼ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
處理：860℃~880℃加熱保溫3h后水冷，600+20℃保溫4.5h后空冷。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織及說明：片狀珠光體及呈白色網狀、針狀和塊狀分布的鐵素體。晶粒大小不太均勻，有輕微的魏氏組織。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
式樣取自一軸類零件的心部。該軸鍛造退火后再淬火、回火處理。由于軸的截面較大以及45鋼的淬透性差，心部實際上并未得到淬火處理，而是經受一次正火處理。由顯微組織的分布情況可知，心部的加熱溫度稍有過熱，一方面使晶粒大小不均勻；另一方面，在基體組織中出現了輕度的過熱魏氏組織。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3/6 首頁 上一頁 1 2 3 4 5 6 下一頁 尾頁
|
