| ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

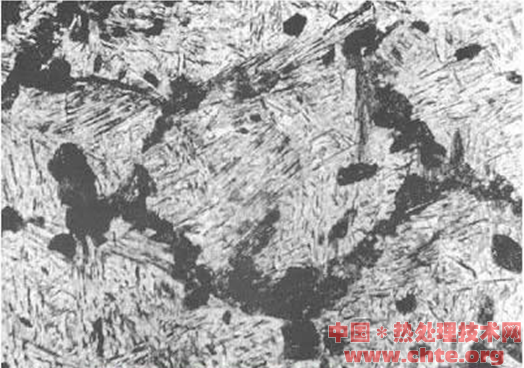

光學放大500XZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：45-10ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
侵蝕劑：4%硝酸酒精ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料及狀態：45鋼ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
處理：熱鍛形變后直接淬油ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織及說明：基體組織為較粗的中碳馬氏體、極少量殘留奧氏體，以及沿晶界分布的黑色團狀的托氏體，托氏體的體積分數約為5%。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在形變熱處理的顯微組織中，可允許存在托氏體的體積分數為5%左右。鋼在再結晶溫度以上進行壓力加工，由壓力加工導致塑性變形而引起的加工硬化，可以立即通過再結晶來消除，因此在加熱過程中，金屬內部將同時發生加工硬化和再結晶軟化，這兩個相反的作用，在一般情況下剛好抵消，但有時則不能榨抵，這要視變形的程度和加熱溫度而定，若變形度大、加熱溫度低，則由加工變形引起的硬化因素將占優勢，反之，則再結晶和晶粒長大占優勢，此時由于晶粒長大將使鋼的性能變壞。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

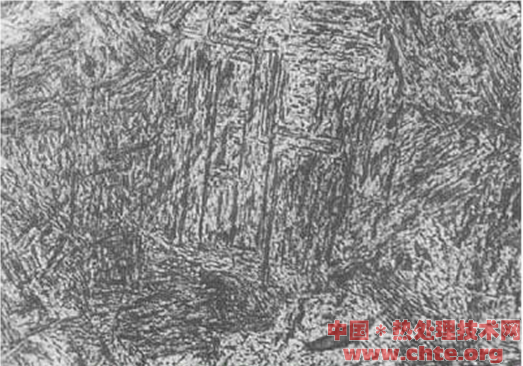

光學放大500XZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：45-11ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
侵蝕劑：4%硝酸酒精ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料及狀態：45鋼ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
處理：高頻感應加熱淬火ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織及說明：基體組織為成排分布的粗大中碳淬火馬氏體。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由于高頻感應加熱溫度過高。致使奧氏體晶粒迅速長大，淬火后獲得成排分布的粗針狀馬氏體，這種組織將使鋼的脆性增大，內應力頁較大，在使用時易發生開裂。ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZzE熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE 6/6 首頁 上一頁 4 5 6
|
