您當(dāng)前的位置：首頁(yè) > 質(zhì)量控制 > 金相分析

調(diào)質(zhì)處理球墨鑄鐵拉伸試樣斷口微觀形貌2

時(shí)間：2017-03-08 10:24:10 來(lái)源：作者：

經(jīng)淬火+高溫回火處理的球墨鑄鐵組織是由回火索氏體及鐵素體組成，有時(shí)并存在分散分布的二次石墨。

光學(xué)放大倍數(shù)：500×

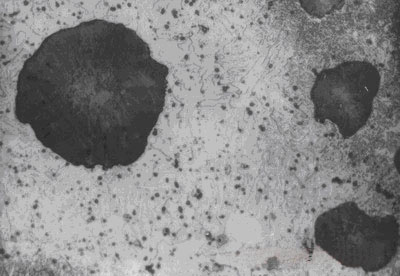

圖號(hào)：QT_SQ-01

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：回火索氏體及鐵素體組織，并存在分散分布的二次石墨。回火溫度偏高及回火時(shí)間較長(zhǎng)。

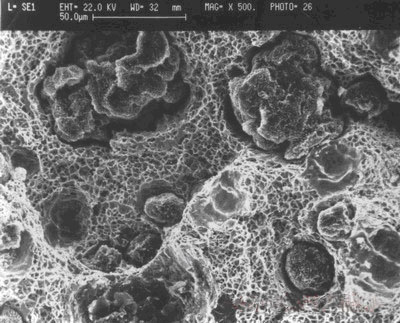

圖號(hào)：QT_SQ-02

浸蝕劑：

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：圖1組織的拉伸試樣斷口微觀形貌。

光學(xué)放大倍數(shù)：500×

光學(xué)放大倍數(shù)：1000×

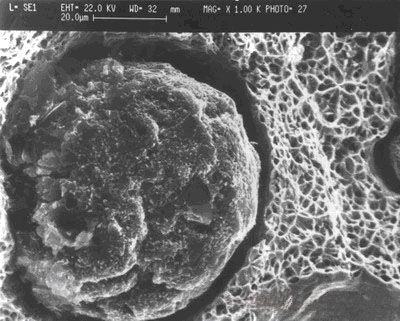

圖號(hào)：QT_SQ-03

浸蝕劑：

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：圖1組織的拉伸試樣斷口微觀形貌。

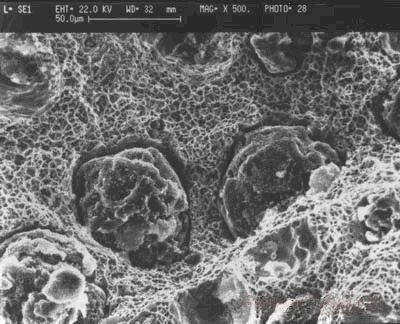

圖號(hào)：QT_SQ-04

浸蝕劑：

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：圖1組織的拉伸試樣斷口微觀形貌。

光學(xué)放大倍數(shù)：500×

光學(xué)放大倍數(shù)：500×

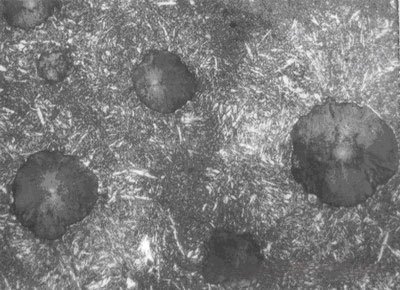

圖號(hào)：QT_SQ-05

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：回火索氏體及少量鐵素體組織，正常球墨鑄鐵調(diào)質(zhì)處理組織。

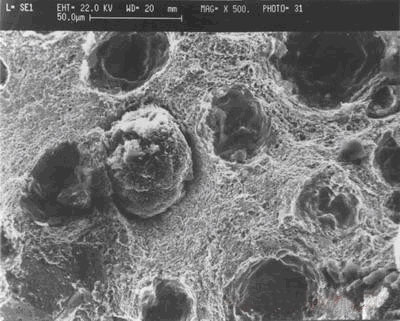

圖號(hào)：QT_SQ-06

浸蝕劑：

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：圖5組織的拉伸試樣斷口微觀形貌。

光學(xué)放大倍數(shù)：500×

光學(xué)放大倍數(shù)：1500×

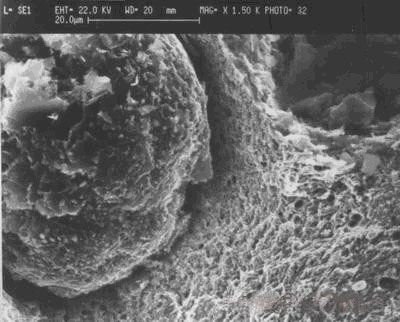

圖號(hào)：QT_SQ-07

浸蝕劑：

材料及狀態(tài)：球墨鑄鐵

處理：調(diào)質(zhì)處理

組織及說(shuō)明：圖5組織的拉伸試樣斷口微觀形貌。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書(shū)簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門(mén)

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

調(diào)質(zhì)處理球墨鑄鐵拉伸試樣斷口微觀形貌2
