您當(dāng)前的位置：首頁 > 質(zhì)量控制 > 金相分析

45鋼顯微組織圖

時(shí)間：2015-07-03 23:50:18 來源：中國熱處理技術(shù)網(wǎng) 作者：

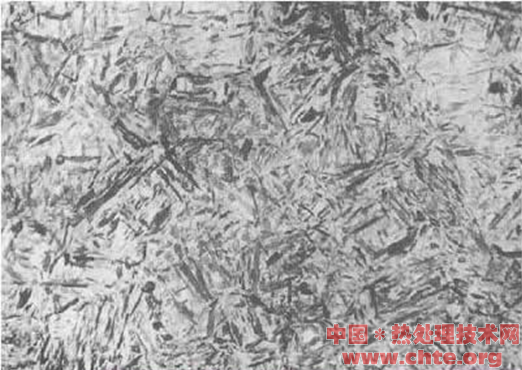

008

光學(xué)放大倍數(shù)：500X

圖號(hào)：45-08

侵蝕劑：4%硝酸酒精

材料及狀態(tài)：45鋼

處理：860℃加熱保溫后淬火

組織及說明：針狀淬火馬氏體，其針葉大小中等。

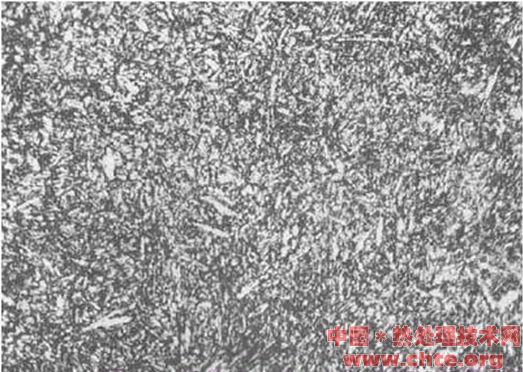

009

光學(xué)放大倍數(shù)：500X

圖號(hào)：45-09

侵蝕劑：4%硝酸酒精

材料及狀態(tài)：45鋼（放大500X）

處理：660℃加熱保溫后淬火，600℃回火1h。

組織及說明：基體組織為保持馬氏體位向分布的回火索氏體，硬度為28HRC。

本圖片為45鋼調(diào)質(zhì)處理后的典型組織。45鋼淬火后得到過飽和的固溶體既淬火馬氏體。它的強(qiáng)度及硬度很高（硬度可達(dá)58~60HRC左右），而其韌性及塑性則明顯下降。為了消除淬火時(shí)的內(nèi)應(yīng)力和組織應(yīng)力，淬火的工件應(yīng)及時(shí)進(jìn)行回火處理，析出極細(xì)的滲碳體顆粒，從而使基體分解為索氏體組織，此時(shí)工件的強(qiáng)度和硬度有所下降，而塑性及韌性則顯著提高。因此，可獲得良好的綜合力學(xué)性能，以適應(yīng)制造要求強(qiáng)度較高，塑性及韌性也好的機(jī)械零件。

5/6 首頁上一頁 3 4 5 6 下一頁尾頁

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理�！�

本文（共有 0 條評(píng)論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

45鋼顯微組織圖
