您當前的位置：首頁 > 工藝技術 > 工藝基礎

滲碳淬火件、氣體軟氮化件質量提高的途徑

時間：2016-01-18 16:14:45 來源：作者：

該公司凈化劑已使用捌年還繼續使用，其滲碳件質量領先世界。

1.6.3.2.5天然氣凈化劑對烴類和不飽和烴類不影響（氧化金屬脫硫劑有影響）

1.6.4硫分析方法及取樣

1.6.4.1采用ASTM D2385-66（71RSH），硫酸一碘量法：重慶建設集團先用中性CdSO4溶液脫除H2S，然后通過堿性CdSO4溶液脫除RSH。

1.6.4.2一般堿性滴定法

1.6.4.3醋酸鋅氧化鎘吸氣體中H2S，生成硫化鋅鎘與碘作用過量的碘用硫代硫酸鈉滴定。

1.6.4.4上海化工研究院，K1-2000型微庫侖測硫儀：為總硫分析。

1.6.4.5西南化工研究院，WLSP852微量硫分析儀：它基于色譜的分離以及火焰光度檢測器，對硫化物選擇性檢測來進行各種微量硫的測定，兩支色譜柱；A柱主要用來分離H2S和COS；B柱：根據需要在適當的溫度下分離甲硫醇、甲硫醚、噻吩、二甲基二硫化物。通99.99%氮氣由不同的硫化物以不同時刻進入FPD鑒定器，硫化物根據標準查比對不同而分開，然后用氫99.79%和氧97.99%來燃燒，色譜：5年壽命。（一般壽命于使用時間次數以及硫化物濃度有關，）目前重慶川維、綦江化肥廠、上海化工研究院、榆林天然氣化工廠等均有此測試儀。

1.6.4.6取樣；

1.6.4.6.1現場直接取樣：重慶建設集團取樣，通過流式濕量計，進入中性燒瓶，兩個串聯再進入堿性燒瓶串聯兩個，取樣1m3氣源，現場時間約4小時，數據可靠；用微量水份測量儀QWS-2型，可直接取樣，由PPM轉換為露點，當露點很低時，用露點儀檢測有誤，必須用微量水分檢測儀檢測。為考核凈化劑，每使用半年以上再次取樣。

1.6.4.6.2氣球：目前還無氣球不吸附有機硫和無機硫的，因而需要多次，建議3-6次以上的進氣排氣，停留5-15分鐘，這樣使氣球內壁吸附的有機硫和無機硫與要測氣源有了一平衡，再檢測效果較佳。

1.6.5國家發明專利“天然氣凈化設備”與“現行脫硫設備”各項性能對比

貴廠購置“×××”熱處理多用爐自動生產線，采用天然氣滲碳。為了保證產品質量和延長設備使用壽命，天然氣應進行凈化。現將兩種不同檔次的設備，即榮獲國家發明專利“天然氣凈化設備”與“現行脫硫設備”各項性能進行對比，供貴廠選擇。（以1000㎏多用爐為例）

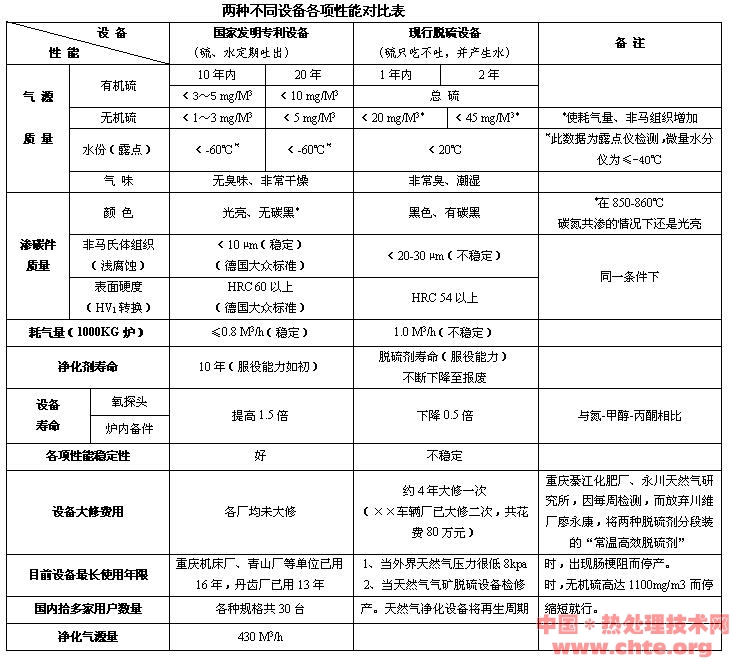

兩種不同設備各項性能對比表

009
