| 6WO熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

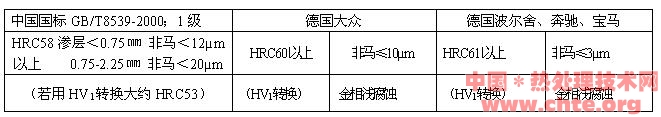

1.1.3相關的標準6WO熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 6WO熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1.2滲碳淬火件采用二次淬火，即在滲碳完成后在爐內空冷，而后重新加熱再淬火。6WO熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
使淬火組織細密、馬氏體針較細殘A下降（國標400倍金相測殘A的缺陷：在400倍顯微鏡下，殘A中的大量的馬氏體島看不到、而硬度不低，磁性檢測殘A合格）、變形小，耐磨性好；缺點：工藝流程時間太長。熱處理設備較差，內氧化增加。
1.3滲碳氣源的選擇（2）：天然氣＞丙烷＞丙酮）；最成功的“超級滲碳氣氛”是空氣/甲烷基（9）。
 1.4滲碳過程中盡可能避免CO Cad+CO2的滲碳機理：該機理必然是一邊滲碳一邊氧化。1.5直接生成無氧參加下的滲碳技術是近代新技術的熱門課題。

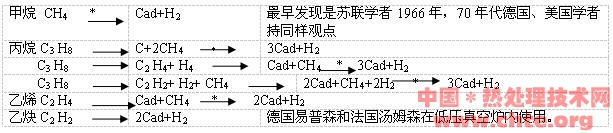

1.5.1目前能產生的無氧下滲碳的氣源這些氣源在一定條件下才能優化。（務必注意優化措施）
 6WO熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
2/9 首頁 上一頁 1 2 3 4 5 6 下一頁 尾頁
|
