| veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.3 溶液成分及工藝條件veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

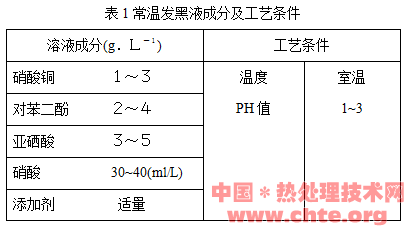

常溫發黑液成分及工藝條件見表1veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.4 工藝操作中的注意事項veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.4.1 新配發黑液是渾濁的,經24h后呈透明狀綠色。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.4.2 發黑液即使只處理很少的零件，也會不斷發生自催化反應，且不會終止。因此，應根據工作量大小，隨時配，隨時用完。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.4.3 配制常溫發黑液及盛裝容器，可采用硬聚氯乙烯焊成的容器，不能用鋼鐵制品。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
4.4.4 工件在發黑過程中，由于酸的消耗，PH值升高而影響發黑質量，故必須使PH＜3（可用部分更換發黑液的方法來降低酸度）。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5 質量要求veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.1 發黑層應連續、均勻、完整、致密，允許有輕微的掛灰，不允許膜層疏松。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.2 浸涂防銹油前（已浸涂防銹的應用丙酮等將防銹油清洗干凈），室溫下在覆蓋氧化膜表面的一個平整部位滴上3滴30g/L的硫酸銅溶液，30s后對表面進行清洗、干燥，表面應無變色、置換銅等現象。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
5.3 浸涂防銹油后耐中性鹽霧試驗24小時。veQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3/4 首頁 上一頁 1 2 3 4 下一頁 尾頁
|
