 D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

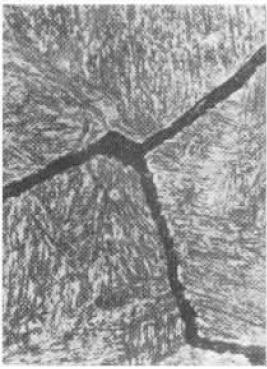

圖1(400×)D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：42CrMoD2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：表面感應加熱淬火后磨削加工D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：圖1高倍率下的形貌，沿晶裂紋較寬而且平直，針狀馬氏體清晰可見，相當于1～2級，屬過熱淬火組織。D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
磨削過程中，工藝控制不當會發生二次淬火，但一般不會引發過熱粗大組織。本樣品形貌表明，感應加熱過程中有過熱現象。也不能排除本樣品在感應加熱淬火前組織已經粗大，這可以進一步從分析心部組織中找到答案。D2K熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
