| cYU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
拋光試樣在高溫高真空下，由于晶界上晶格畸變，并濃聚著大量雜質便發生了選擇性的揮發，因而在晶界上開成了明顯的凹溝。一般認為這種方法是最可靠的。但由于設備條件限制，生產中很少使用。當爐子真空度不夠時也有可能因晶界雜質揮發受影響而出現假相。cYU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在上述幾種測定奧氏體晶粒度的方法中，直接腐蝕法和真空法在試驗中鋼表面的化學成份不發生變化（相對于滲碳法和氧化法），也不受晶界處過剩相（鐵素體或滲碳體）或組織（屈氏體）的干擾，因而所顯示的晶粒度較接近實際尺寸。另外，直接腐蝕法對實驗用的設備沒有特殊要求，是值得推廣的一種方法。
上述幾種測定奧氏體本質晶粒度的實驗方法，在原則上也可用來測定鋼在具體熱處理條件下的實際晶粒度，其間的區別，僅在于被測試樣的熱處理規范不同而已。
四、奧氏體晶粒度的測定
在經上述方法之一制備的金相試樣上，即可進行奧氏體晶粒度的測定。常用的方法有比較法和弦計算法兩種。
1、比較法

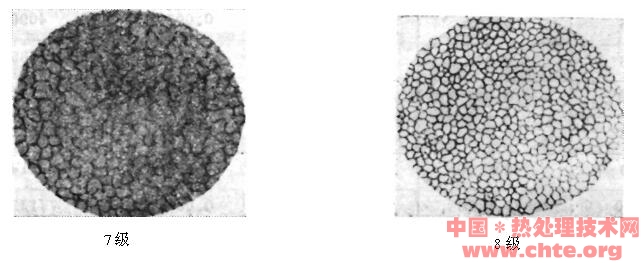

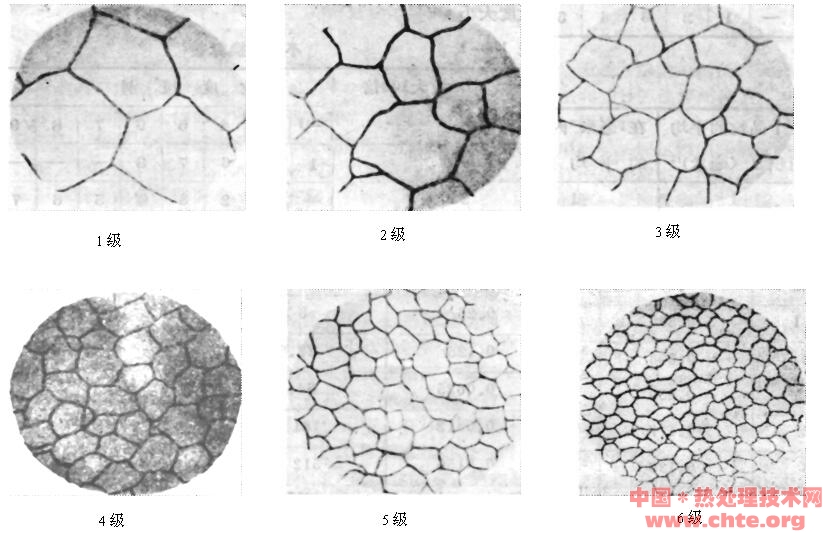

在用比較法評定鋼的晶粒度時，在100倍顯微鏡下直接觀察或投射在毛玻璃上。首先對試樣作全面觀察，然后選擇其晶粒度具有代表性的視場與標準級別圖1—43（YB27—64中的第一標準級別圖）比較，并確定出試樣的晶粒度，與標準級別圖中哪一級晶粒大小相同，則后者的級別即定為試樣的晶粒度號數。
 cYU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 cYU熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
7/8 首頁 上一頁 5 6 7 8 下一頁 尾頁
|
