鋼的淬火

時間：2013-06-08 17:36:16 來源：作者：

淬火時將鋼加熱到Ac3或Ac1以上，保溫一定時間使其奧氏體化，再以大于臨界冷卻速度快速冷卻，從而發(fā)生馬氏體轉(zhuǎn)變的熱處理工藝。淬火鋼得到的組織主要是馬氏體（或下貝氏體），此外，還有少量殘余奧氏體及未溶的第二相。淬火的目的是提高鋼的硬度和耐磨性。
1、淬火加熱溫度

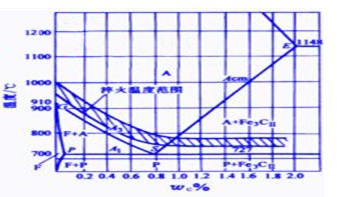

碳鋼的淬火加熱溫度可利用Fe-Fe3C相圖來選擇。

對于亞共析碳鋼，適宜的淬火溫度為Ac3+30～50℃，使碳鋼完全奧氏體化，淬火后獲得均勻細(xì)小的馬氏體組織。對于過共析碳鋼，適宜的淬火溫度為Ac1+30～50℃。淬火前先進(jìn)行球化退火，使之得到粒狀珠光體組織，淬火加熱時組織為細(xì)小奧氏體晶粒和未溶的細(xì)粒狀滲碳體，淬火后得到隱晶馬氏體和均勻分布在馬氏體基體上的細(xì)小粒狀滲碳體組織。對于低合金鋼，淬火加熱溫度也根據(jù)臨界點Ac1或Ac3來確定，一般為Ac1或Ac3以上50～100℃。高合金工具鋼中含有較多的強(qiáng)碳化物形成元素，奧氏體晶粒粗化溫度高，故淬火溫度亦高。

2、淬火加熱時間
　　為了使工件各部分完成組織轉(zhuǎn)變，需要在淬火加熱時保溫一定的時間，通常將工件升溫和保溫所需的時間計算在一起，統(tǒng)稱為加熱時間。
影響淬火加熱時間的因素較多，如鋼的成分、原始組織、工件形狀和尺寸、加熱介質(zhì)、爐溫、裝爐方式及裝爐量等。
　　鋼在淬火加熱過程中，如果操作不當(dāng)，會產(chǎn)生過熱、過燒或表面氧化、脫碳等缺陷。
　　過熱是指工件在淬火加熱時，由于溫度過高或時間過長，造成奧氏體晶粒粗大的現(xiàn)象。過熱不僅使淬火后得到的馬氏體組織粗大，使工件的強(qiáng)度和韌性降低，易于產(chǎn)生脆斷，而且容易引起淬火裂紋。對于過熱工件，進(jìn)行一次細(xì)化晶粒的退火或正火，然后再按工藝規(guī)程進(jìn)行淬火，便可以糾正過熱組織。
　　過燒是指工件在淬火加熱時，溫度過高，使奧氏體晶界發(fā)生氧化或出現(xiàn)局部熔化的現(xiàn)象，過燒的工件無法補救，只得報廢。

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

鋼的淬火
