您當(dāng)前的位置：首頁 > 質(zhì)量控制 > 金相分析

金相組織圖例（1）

時間：2016-01-19 15:32:08 來源：作者：

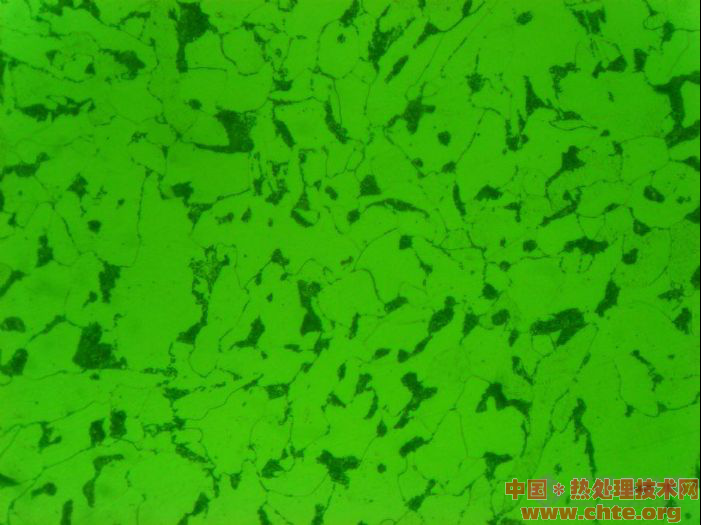

13：09MnNiD:C~0.12% +Mn1.2~1.6% +Ni0.3~0.8%
熱處理狀態(tài):調(diào)質(zhì)
腐蝕劑:4%硝酸酒精溶液
金相組織:鐵素體+回火索氏體
放大:X400

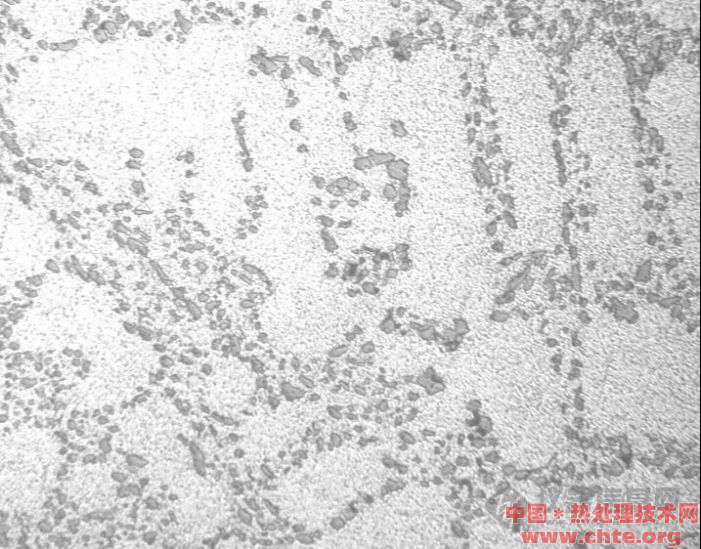

14: ZL104合金金相組織（400倍），HNO3/HCl/HF混合酸腐蝕

顆粒為變質(zhì)劑

15: TC4與TA1釬焊組織
組織：TC4為α+β相，TA1為α相，焊縫為魏氏組織

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放
