 Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1(500×)Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2(500×)Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：T12Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：經淬火、回火處理Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

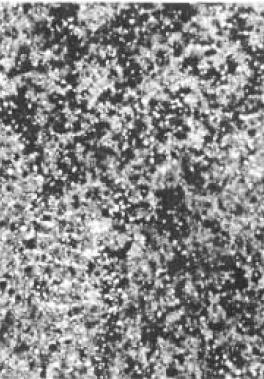

圖1：細針狀回火馬氏體，極少量殘余奧氏體，以及呈點狀和斷續網狀分布的碳化物。由于組織分布較細致，細節不太明顯。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由于原奧氏體晶界區碳化物濃度太高，淬火和回火處理后仍可以看到原奧氏體晶界的痕跡。這種組織的形成是鋼在臨界溫度下的加熱過程中，通過奧氏體相區臨界溫度的冷卻速率過于緩慢，致使過剩碳化物有足夠的機會沿著奧氏體晶界呈網狀和斷續網狀析出。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
這種過剩的碳化物，不能用正常的淬火溫度來消除，因為排列在晶界上較大的碳化物顆粒不易溶解，同時碳化物的密集程度也比較大，需要足夠高的加熱溫度和充足的保溫時間才能溶人奧氏體，但在這種條件下卻往往容易引起淬火組織的粗大。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

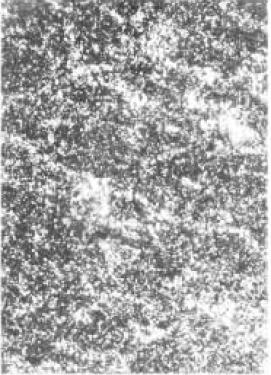

圖2：細針狀的回火馬氏體，黑色團狀為屈氏體，白色顆粒狀為碳化物，碳化物的分布不均勻，有聚集分布現象。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
該圖組織中存在著兩方面的問題，一是工件由于淬火時冷卻速率不足，以致形成部Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
分托氏體組織，降低了材料的硬度和強度，為淬火的缺陷組織之一。二是原材料中存在碳化物分布的不均勻性，在淬火組織中仍然反映出這種不均勻性。同樣，這種偏聚的碳化物不能用正常的淬火溫度來加以消除。具有這類組織的碳素鋼工具，既缺乏一定的切削能力和耐磨性，同時，碳化物的偏聚區域又使材料具有脆性，而容易使工具因脆而發生崩潰現象。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
這種不均勻的碳化物應采用一定的鍛造比來加以改善，并在熱處理淬火時注意冷卻介質的冷卻能力。Ypp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
