材料：GCr158Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：圖1：鍛件雙液淬火；圖2：空冷8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：1：1鹽酸水溶液熱蝕8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：白點引發淬火開裂。8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

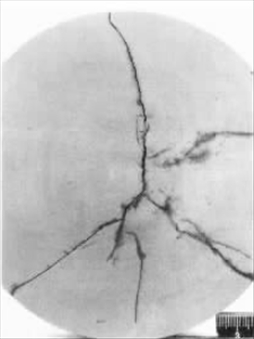

圖1：離表面一定距離，呈輻射分布的細小裂縫—白點和由白點誘發的由心部擴張到表面的淬火裂縫。8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

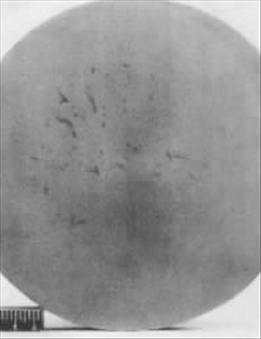

圖2：離表面一定距離，呈輻射分布或無規則分布的白點(裂紋)。8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

GCr15軸承鋼由l2寸鋼錠鍛成直徑200mm。圓鋼，鍛后堆集空冷，未退火，切段后再鍛成直徑170mm軋輥毛坯，鍛后也空冷，雙液淬火時發現表面存在縱向斜向的粗長裂縫，在軋輥中段切取的低倍試樣。從圖1可以看到軋輥中心部存在許多白點，淬火裂縫是由于心部的白點在淬火應力的作用下，由白點向外擴張到表面產生的。為了證明這一點，在未經淬火的軋輥上再取低倍試樣，如圖l2—36所示，證明淬火前軋輥坯料已存在白點。GCr15軸承鋼鍛態組織存在較多球狀和塊狀碳化物，晶界上位錯密度高，可增加對氫的捕獲作用，但其組織應力沒有鉻鎳鋼和鉻鎳鉬鋼大。一般來說GCr15鋼對白點的敏感性也沒有鉻鎳鋼和鉻鎳鉬鋼大，但當鋼的含氫量較高時，且由于鍛造空冷，冷卻過快，氫氣來不及向大氣逸出，留在鋼內而產生白點。第一次鍛造后所產生的白點，如果裂紋比較細，且不暴露于空氣中，第二次鍛造如果鍛造比足夠大，可以把白點鍛合。但由于第二次鍛造時在170mm處變形量不大，所以白點沒有鍛合。然而軋輥的兩頭直徑比較小，為+90mm，變形量較大，卻沒發現白點，可以認為已被鍛合或氫已逸出。8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖18Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

8Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖28Gp熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
