6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖1  100×6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖2  400×6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖號(hào)：圖1、圖26v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

材料：45鋼板6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

工藝情況：熱軋狀態(tài)6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

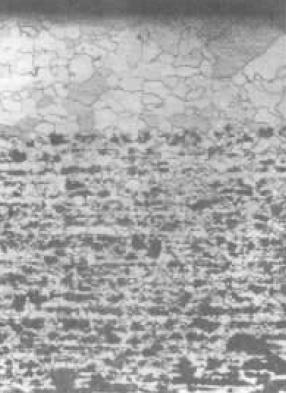

組織說明：圖1：因?yàn)殇摪逶诩訜彳堉七^程中，受氧化氣氛的作用，導(dǎo)致表面脫碳，而且脫碳層較深，大大降低了鋼板表面的硬度、強(qiáng)度和疲勞極限，因此沖壓時(shí)易于表面脫碳處形成開裂。內(nèi)部是偏析比較嚴(yán)重的帶狀組織，它的橫向機(jī)械性能也比較差。6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

在鋼板表面有一層達(dá)0.26mm厚的全脫碳層，上方白色顆粒狀分布的即是全脫碳鐵素體組織。向里呈半脫碳現(xiàn)象，并有明顯的帶狀偏析缺陷。6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

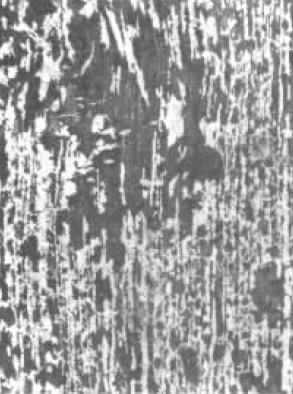

圖2：與圖1同一試樣的，中心基體組織為白色鐵素體與黑色珠光體呈帶狀分布，相當(dāng)于帶狀3級(jí)，晶粒粗細(xì)不均，細(xì)晶粒區(qū)為7～8級(jí)，而粗大晶粒區(qū)相當(dāng)于1級(jí)，并出現(xiàn)明顯過熱魏氏組織，相當(dāng)于3級(jí)。由于鋼板終軋溫度過高，使局部晶粒長大形成粗晶，同時(shí)冷卻過程中部分鐵素體呈細(xì)針狀和片狀析出，構(gòu)成魏氏組織。這種粗晶和魏氏組織的存在，將使材料的力學(xué)性能明顯下降，尤其是沖擊韌度下降很多。6v9熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
