 0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1 500×0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2 500×0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：圖1、圖20qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：45鋼0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：調質處理0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

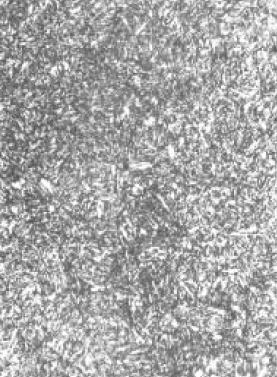

組織說明：圖1為均勻細小的保持馬氏體位向的回火索氏體。0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

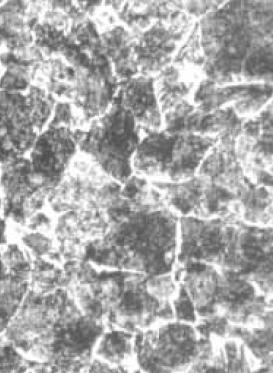

圖2為回火索氏體以及趨網狀分布的白色鐵素體，部分鐵素體呈針狀向晶內發展。0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
45鋼調質后的組織形態首先取決于淬火組織（當然淬前原始組織也有影響）。因加熱不足而殘留在馬氏體組織中的塊狀鐵素體，或因冷卻不足而在馬氏體晶界區形成的網狀鐵素體，均會保留到高溫回火后的索氏體組織中。同時，淬火馬氏體的粗細直接影響索氏體的粗細。0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
為評定45鋼鍛后調質處理的質量，GB/T 13320-1999《鋼質模鍛件金相組織評級圖及評定方法》把調質組織分為8級，圖1為1級，屬良好組織形態，而圖1為8級，性能必然較差。0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
45鋼的淬透性比較低，它作為調質鋼使用時，在淬火過程中經常會遇到淬油硬度不足，淬水容易開裂的傾向，尤其是當含碳量偏上限肘，淬火開裂的概率很高，有時候批量開裂報廢。碰到這類質量問題時，必須控制45鋼原材料的含碳量（一般＜0.45％），盡可能采用冷卻能力較緩和而又能達到淬火目的的冷卻介質，特別是在相變溫度范圍內要避免不必要的急劇冷卻或可采用PAG類高分子聚合物水溶性淬火劑，使淬火零件獲得高而均勻的表面硬度和足夠深度的淬硬層，并可減少開裂危險。0qK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
