BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

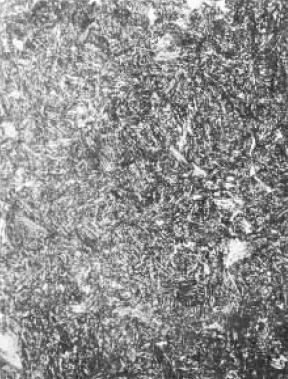

圖1（500×）BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖號：圖1BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：50鋼BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：860℃淬油，630℃回火（調質）BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：顯微組織為回火索氏體、羽毛狀的貝氏體和少量的鐵素體沿晶界分布，晶粒度為7～8級。BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

50鋼的熱軋、正火和調質狀態的力學性能的差異為熱軋狀態比正火狀態具有較高的強度和硬度，而塑性和韌性較低，反之正火狀態的強度和硬度較低，但塑性和韌性卻較高；而調質處理同時具有高強度、良好塑性和韌性。BSR熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
