材料：ZG35MoAHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄造后退火AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：圖1：50%鹽酸水溶液浸蝕；圖2、圖3：未浸蝕；圖4：4%硝酸酒精溶液浸蝕AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

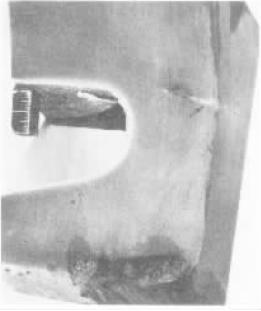

組織說明：圖1：防噴器工件局部用氧乙炔切割后低倍形貌。在壁厚差較大處（鑄造熱節）有裂紋，見圖中箭頭所指，裂紋兩側有脫碳現象。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2：裂紋處截面形貌。裂紋斷續分布，部分呈疏松狀。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3：圖2局部放大裂紋斷續沿晶更明顯。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4：裂紋附近組織為珠光體和鐵素體；裂紋尾端圓渾。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
裂紋頭部脫碳而尾部不完全與外表連通，故無明顯脫碳現象。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
綜合以上分析，該裂紋屬鑄造熱裂紋。熱裂紋大多出現在鑄件的熱節處，鑄件澆注及冷卻時，熱節附近的薄壁處先凝固，熱節處最后緩慢冷卻凝固。當冷卻到凝固線附近時，晶內熔點高，先凝固；晶界熔點低，還處于液膜狀態，如果鑄件冷卻收縮阻力足夠大時，液膜破裂，產生裂紋，所以鑄造熱裂紋的特點是沿晶裂紋。由于產生于高溫，裂紋兩邊常常可以看到棕黑色的氧化物，裂紋兩邊脫碳。防噴器澆鑄后退火，所以表層裂紋兩邊脫碳更加明顯。AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖 1AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4AHk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
