KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

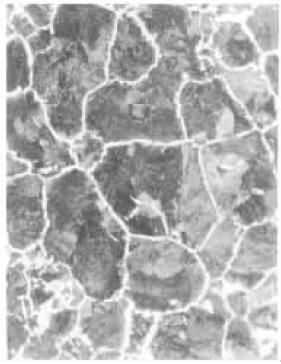

圖1  100×KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖號：圖1KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：45鋼KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛造后空冷KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：細片狀珠光體及網狀、針狀鐵素體，趨魏氏組織分布。晶粒度為2～3級，十分粗大。這是屬于鍛造后緩慢冷卻的組織。KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

無論是自由鍛、模鍛和各種特種鍛造，鍛造是利用鋼在高溫時具有良好的塑性變形能力，對金屬進行錘擊、加壓、熱鐓、軋制和擠壓等方法，目的使金屬產生塑性流動，消除鋼中的疏松，提高鋼的致密度，改善鋼中原有的組織成分的不均勻性和改變鋼中夾雜物的大小和分布狀態，提高鋼的各項性能。但由于鍛造溫度高、晶粒粗大，不能直接使用，還須通過正火消除鍛態組織，才能發揮鍛件的優良性能。KKu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
