材料：ZG30CrMoNiRevc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄造后經淬火、回火處理vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

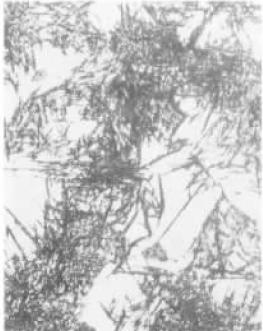

組織說明：圖1進一步放火肝的組織形貌。vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
白色基體為隱針馬氏體及少量殘余奧氏體，其上分布灰色回火馬氏體以及黑色針狀下貝氏體。vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
基體硬度為644-672 HV0.2。vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由于鑄后直接淬火，因此組織均勻性差。vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
本鋼種由于含有稀土元素，可起到脫硫、脫氧、去氫的作用，還能使非金屬夾雜物趨向球化。同時又有鎳的加入，使沖擊韌度，尤其低溫沖擊韌度提高，常作為沖擊部件用鋼。vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 vc3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
