CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

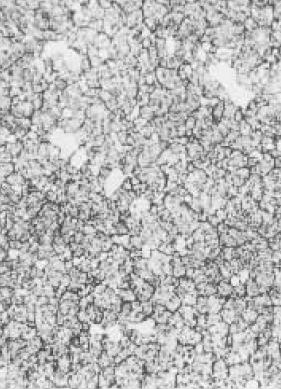

500XCP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材       料：Cr12MoVCP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：980℃淬油，200℃回火CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：基體為回火馬氏體和少量殘余奧氏體，白色大塊狀為共晶碳化物，白色細顆粒狀為二次碳化物。硬度為58.0~60.0HRC。CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Cr12MoV鋼是Cr12鋼系中一種，是綜合性能最好的一種。與Cr12鋼相比，其含碳量相對低，又因加入合金元素鉬和釩，使碳化物數量、形態和不均勻度都較Cr12鋼有很大改善，故韌度相對明顯提高。CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Cr12鋼系常規用一次硬化法工藝。其回火時應注意避開275~375℃間的回火脆性區，最好進行兩次回火，可較充分降低殘余應力。CP0熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
