WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

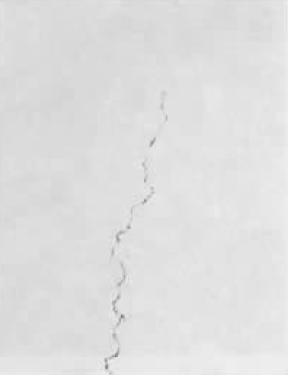

圖1(80×)WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

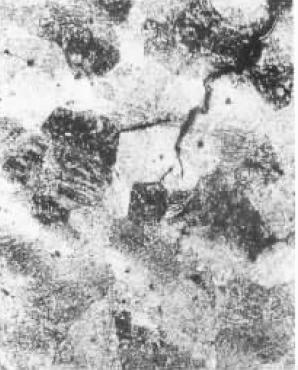

圖2(100×)WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

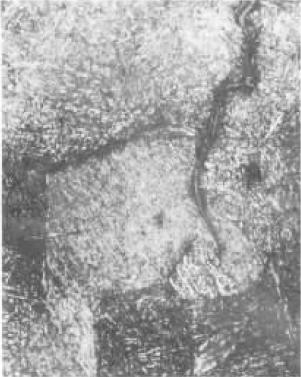

圖3(250×)WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

材料：35CrMoWEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

工藝情況：形變熱處理，水淬，550℃回火WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

浸蝕方法：圖1，未浸蝕；圖2和圖3，4%硝酸酒精溶液浸蝕WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

組織說明：淬火裂紋。WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖1：剛直、閃電狀的淬火裂紋向里延伸。WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖2和圖3：裂紋大部分沿晶界裂開，裂紋兩邊沒有氧化脫碳，其顯微組織為保持馬氏體位向的回火索氏體和貝氏體。WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

形變熱處理是利用鍛造時(shí)的余熱直接淬火，而不是鍛后慢冷(或退火)再重新加熱淬火。它一方面可以節(jié)約能源，另一方面可以提高鋼的強(qiáng)韌性，但必須選擇恰當(dāng)?shù)墓に嚪椒āＴ撛嚇佑捎诮K鍛溫度比較高，淬火冷卻速度過快，產(chǎn)生淬火裂紋。因?yàn)楦邷貢r(shí)，鋼的晶界強(qiáng)度較晶內(nèi)低，所以當(dāng)淬火應(yīng)力較大時(shí)，容易從晶界開裂。WEZ熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
