 yCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

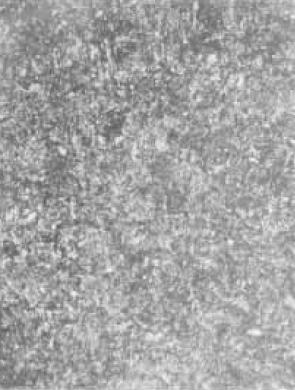

圖1(500×)yCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
材料：35CrMoyCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
工藝情況：860℃淬火，390℃回火yCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕組織說(shuō)明：基體為回火托氏體，硬度為42～46HBC。yCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
對(duì)35CrMo鋼的油田用鏈條鏈板進(jìn)行實(shí)物疲勞試驗(yàn)表明，經(jīng)中溫回火后其硬度為44HRC時(shí)，其疲勞強(qiáng)度最高。當(dāng)硬度為46HRC時(shí)，雖然其靜態(tài)強(qiáng)度高，但塑性差，疲勞性能下降；反之當(dāng)硬度小于42HRC時(shí)，靜態(tài)強(qiáng)度下降，塑性提高，其疲勞性能也下降。yCu熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
|
