 LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

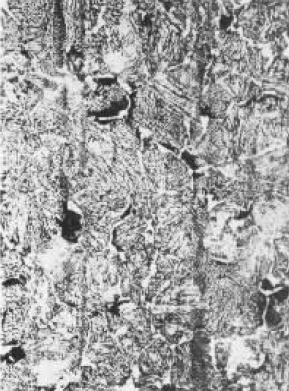

圖1(100×)LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：20CrMnTiLCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鍛造后正火處理LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：粒狀貝氏體、白色斷續網狀分布的鐵素體以及黑色塊狀的珠光體。LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
基體硬度：248 HBS 10/3000/10。LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
正火后的正常組織應為均勻的珠光體和鐵素體。本試樣的組織表明正火中加熱、保溫、冷卻均控制不當。LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
20CrMnTi是一種滲碳用鋼，滲碳前一般應進行正火處理，以細化晶粒、改善組織分布，為正常滲碳作好組織準備。LCk熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
