您當(dāng)前的位置：首頁(yè) > 質(zhì)量控制 > 金相分析

高碳工具鋼(淬火、回火)的金相圖

時(shí)間：2013-04-19 14:23:02 來源：作者：

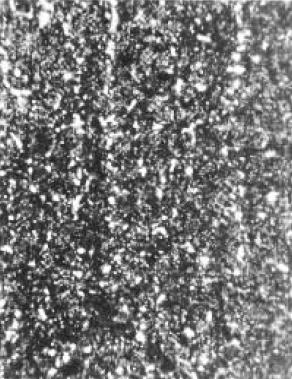

圖1(500×)

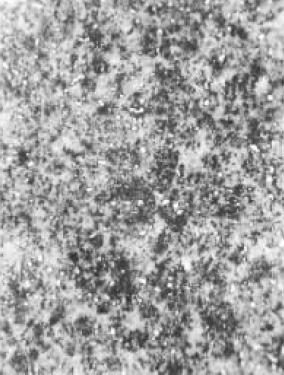

圖2(500×)

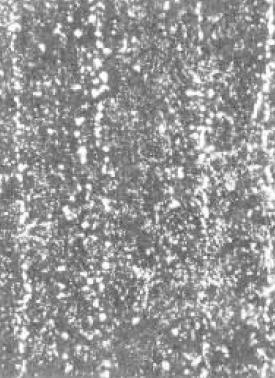

圖3(500×)

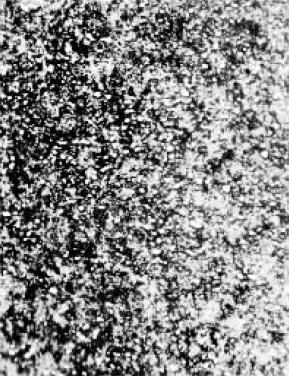

圖4(500×)

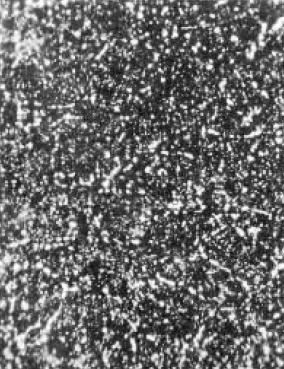

圖5(500×)

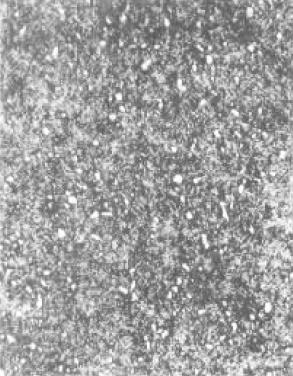

圖6(500×)

材料：高碳工具鋼

樣品	化學(xué)成分，%							試樣硬度 HRC	相當(dāng)于國(guó)產(chǎn)牌號(hào)
樣品	C	Si	Mn	P	S	Cr	Ni	試樣硬度 HRC	相當(dāng)于國(guó)產(chǎn)牌號(hào)
圖1(日本產(chǎn))	1.23	0.26	0.4	0.007	0.1	0.01	/	62.5	T12A
圖3(瑞士產(chǎn))	1.23	0.3	0.31	0.009	0.03	0.03	/	65.5	T12
圖4(美國(guó)產(chǎn))	1.35	0.21	0.3	0.017	0.2	0.02	/	60.5	T13A
圖5(澳大利亞產(chǎn))	1.46	0.18	0.29	0.028	0.033	0.03	微量	66	T13

工藝情況：淬火、回火

浸蝕方法：4%硝酸酒精溶液浸蝕

組織說明：圖1為銼刀（日本產(chǎn)）表面的顯微組織：細(xì)針狀馬氏體及較均勻分布的小塊狀、顆粒狀碳化物，少量殘余奧氏體。圖2為其心部顯微組織：碳化物有呈帶狀偏析。

圖3為銼刀（瑞士產(chǎn)）顯微組織：馬氏體屬隱晶狀，碳化物粒子較細(xì)，里外組織較均勻一致。

圖4銼刀（美國(guó)產(chǎn)）基體中的碳化物數(shù)量較圖3銼刀為多。

圖5為銼刀（澳大利亞產(chǎn)）顯微組織：黑色基體馬氏體，白色點(diǎn)狀和網(wǎng)絡(luò)狀分布為碳化物，碳化物數(shù)量甚多，其心部組織（圖6）碳化物呈明顯的帶狀偏析。

銼刀作為銼削工具，由于體積小，結(jié)構(gòu)簡(jiǎn)便，使用靈活，不需要任何動(dòng)力裝置，盡管現(xiàn)代科學(xué)技術(shù)飛躍發(fā)展，但作為現(xiàn)代化的大生產(chǎn)輔助手段，其產(chǎn)品數(shù)量還是逐步提高。上述分析的幾種銼刀都有較好的銼削性能，它們的材料大多屬T12以上的高碳工具鋼，且含有少量的鉻，提高了材料的硬度和耐磨性。

來頂一下

返回首頁(yè)

收藏到QQ書簽

【注：本信息除來源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

高碳工具鋼(淬火、回火)的金相圖
