 3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

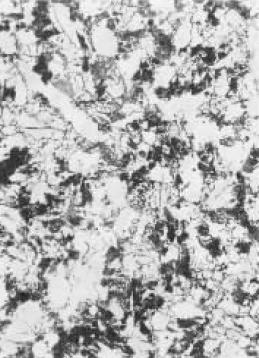

圖1(100×)3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：ZG230-450（ZG25）3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：770℃退火3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：白色的鐵素體和黑色的珠光體，鐵素體呈塊狀和針狀，部分殘留鑄態組織特征，硬度為143HB。3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ZG230-450鑄鋼的Ac1為735℃，Ac3為840℃。770℃退火加熱時處于Ac1和Ac3之間，鋼只有部分奧氏體化，已奧氏體化部分在爐冷過程中分解成十分細小的等軸鐵素體和小塊狀的珠光體，而原來晶界上大塊狀的鐵素體和晶內的針狀鐵素體沒有完全被奧氏體化而保存下來，保留殘存鑄態的粗晶和魏氏組織特征，鋼的脆性沒有得到完全的消除，但鑄造應力可得到降低或消除。3SQ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
