vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

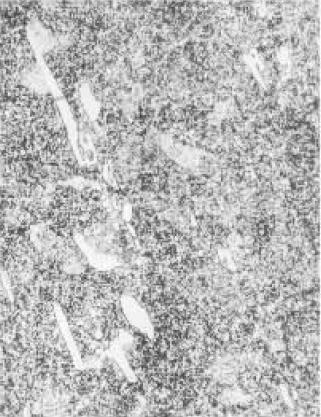

500Xvqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：Cr12MoV(D2)vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：球化退火(850-870℃保溫2h爐冷至720~7500℃保溫3h,再爐冷至500℃以下出爐空冷）vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：40%硝酸酒精溶液浸蝕vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：基體為索氏體和塊狀共晶碳化物以及顆粒稍大的二次碳化物。硬度為234HB。vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

正常的球化退火組織。Cr12MoV鋼含有較高含量的提高淬透性的合金元素，淬透性高，鍛造狀態硬度高，難以加工，為了降低硬度，改善切削加工性能和消除鍛件的內應力，鍛后應進行球化退火處理。一般多采用等溫球化退火，即AC1+(40~60℃)之間保溫一定時間爐冷至Ar1-(10~40℃)之間等溫一定時間，使其球化，然后以<30℃/h的速度爐冷至500℃以下出爐空冷，使其硬度在207~255HB，以便切削加工，及為以后的淬火處理作好組織準備。vqq熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
