35CrMo(方鋼)(鍛態(tài))低倍組織和非金屬夾雜物

時(shí)間：2013-04-19 14:17:49 來(lái)源：作者：

材料：35CrMo(方鋼)

工藝情況：鍛態(tài)

浸蝕方法：1：1鹽酸水溶液70～800℃熱蝕

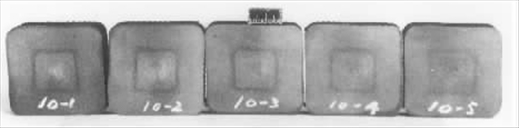

組織說(shuō)明：錠形偏析(方框形偏析)錠形偏析存在于鋼液凝固時(shí)柱狀晶和中心等軸晶交界處，該區(qū)域夾雜物較多，化學(xué)成分偏析嚴(yán)重，尤其硫、磷等有害元素偏析嚴(yán)重，使鋼的性能有某種程度的降低，其嚴(yán)重程度可按GB/T19792001《結(jié)構(gòu)鋼低倍組織缺陷評(píng)級(jí)圖》進(jìn)行評(píng)定，其孔隙由大小、多少和連續(xù)程度來(lái)確定，孔洞密集則級(jí)別高，反之則級(jí)別低。

本圖中，(11-1)、(11-2)、(11-3)均可評(píng)為2級(jí)，(11-4)、(11-5)可評(píng)為1級(jí)。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放

35CrMo(方鋼)(鍛態(tài))低倍組織和非金屬夾雜物
