yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

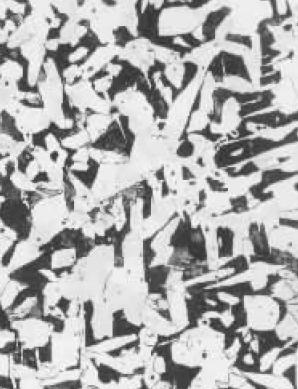

圖1(100×)yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：ZG230-450（ZG25）yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鑄態yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：白色的塊狀、針狀鐵素體和黑色的珠光體，呈魏氏組織狀態。魏氏組織為晶內針狀鐵素體和珠光體的混合物。圖中白色鐵素體上的灰黑色小點為氧化物夾雜，硬度為158HB。yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

鑄鋼澆注時，由于澆注溫度很高，冷卻緩慢，使得鑄態組織的晶粒十分粗大，一般晶粒度大于1級。而且鑄態組織中常常出現嚴重的魏氏組織，使得鑄件脆性很大，所以鑄態組織不能直接使用，必須經過正火或退火消除鑄態組織后方能使用。同時鑄態存在很大的鑄造應力，也必須通過退火或正火給予消除。yGG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
