Cr12(淬火、回火處理)金相圖rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

200Xrt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：Cr12rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：淬火、回火處理rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：三酸乙醇溶液浸蝕（飽和苦味酸15%、硝酸10%、鹽酸25%）rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

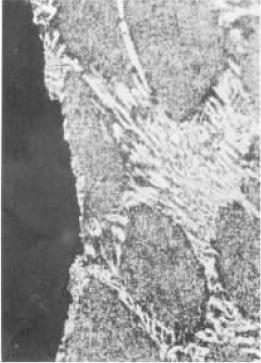

組織說明：斷口處組織形貌。馬氏體、殘余奧氏體和聚集并呈網狀分布的塊狀碳化物。斷裂面沿碳化物邊界發展。rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

本樣品在100倍下，按GB/T14979-1994《鋼的共晶碳化物不均勻度評定法》中第-評級圖，網系不均勻度評為4級。rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

共晶碳化物與基體間的界面結合力較弱，當碳化物呈網、帶連續分布時，極易造成材料脆化。rt7熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
