材       料：HSLA TRIP鋼（相變誘發塑性鋼）teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：熱軋形變熱處理后兩相區退火，再中溫等溫淬火teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：苦味酸酒精溶液及硝酸酒精溶液浸蝕teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

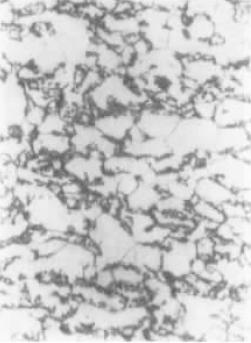

組織說明：鐵素體基體上分布有貝氏體、殘余奧氏體及少量馬氏體。組織很細，高倍下才能分辨。teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

若用彩色金相試驗方法，可由不同色彩區分貝氏體、殘余奧氏體（含部分馬氏體）。但在黑白照片中難以區分。teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

HSLA TRIP鋼是一種低碳Si-Mn鋼，其中碳含量約為%2、硅含量約為1.6%、錳含量約為1.58%2563。“TRIP”是鋼中室溫下穩定存在的殘余奧氏體變形時向馬氏體轉變而引起的相變強化和塑性增長的一種效應。為獲得強度和塑性的優良匹配，關鍵在于存一定百分含量的殘余奧氏體及其有足夠的穩定性，使之能實現漸進式轉變。即鋼材在壓力變形加工過程中具有優良的可塑性，并能不斷獲得更好的強塑性（RXA）。teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

TRIP鋼可大量用于汽車結構件。teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

teB熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
