材       料：3Cr2W8VLJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：圖1：退火處理；圖2：淬回火處理LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：均經4%硝酸酒精溶液浸蝕LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：圖1為點狀珠光體和白色碳化物及共晶萊氏體，碳化物呈顆粒狀、條狀、塊狀，共晶萊氏體呈魚骨狀分布。LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2為回火馬氏體、殘余奧氏體、顆粒狀碳化物和鏈狀分布的白色共晶碳化物。LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

3Cr2W8V是一種傳統的熱作模具用鋼。其碳含量不高，但在合金元素作用下，使其共析點左移，成為共析或過共析鋼。當組織成分偏析時，會出現共晶碳化物。若共晶碳化物能破碎、均勻分布，則危害不大。但若偏聚，或形成共晶萊氏體，會造成模具脆裂。LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

控制共晶碳化物分布是3Cr2W8V原材料質量控制內容之一。試樣經淬火、回火處理后在100倍和500倍下選擇最嚴重視場進行評定。碳化物鏈狀分布是其中類型之一，這種材料的模具極易脆性開裂。此外還有帶狀堆集、網狀堆集、多角大塊狀等類型，均屬有害缺陷組織。LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

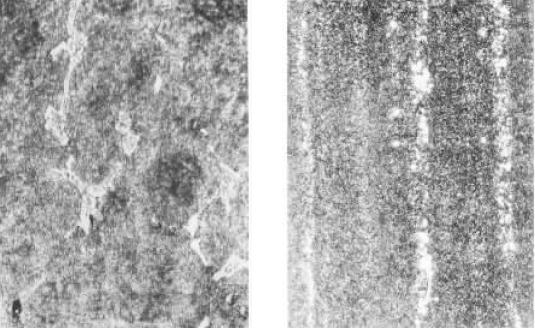

  圖1    退火處理                   圖2    淬回火處理LJW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
