鋼種：86CrMoV7冷軋工作輥電渣鋼錠Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

狀態：電渣鋼錠鑄態Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織：由于水冷銅結晶器的重熔和結晶凝固，使得鋼錠表面急冷層極薄，以大量柱狀晶為主，中心等軸晶區域很小，枝晶軸取向與錠縱軸夾角在0°~40°之間。圖中可見，鑄態組織致密，錠的疏松極其輕微。錠底的細柱狀晶與錠軸一致(見圖b)。基本無縮孔，補縮后所形成的補縮熔池極小，也只有ø200mm，錐高110mm(見圖a)，提高電渣錠的成材率。Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

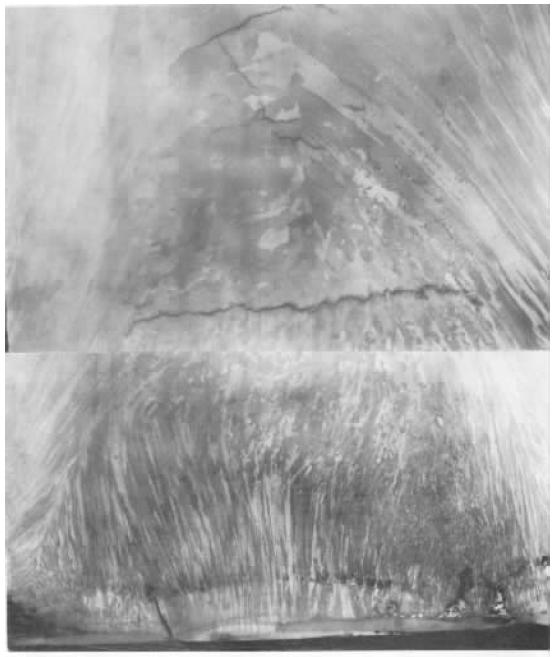

a)86CrMoV7電渣鋼錠上部Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

b)86CrMoV7電渣鋼錠下部Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注：圖中裂紋為取樣時火焰切割產生的熱裂紋，不是鋼錠本身固有的裂紋Omw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
