 9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1 500×9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2 500×9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖號：圖1、圖29X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：45鋼9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：圖1，830℃保溫30min，水淬；圖2，760℃保溫30min，水淬，200℃回火1h9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

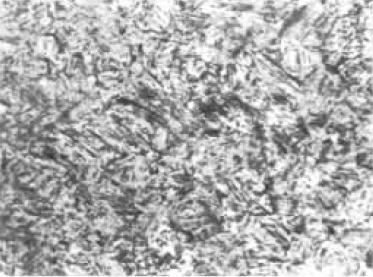

組織說明：圖1為中等粗細馬氏體相當于5級。馬氏體形態實際為板條狀和針狀的混合體。9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

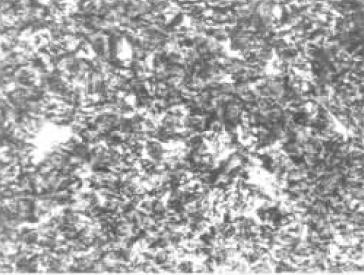

圖2為回火馬氏體及小島狀、小顆粒狀白色鐵素體，另有少量黑色托氏體。9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
理論上45鋼的臨界點AC1為724℃、AC3為780℃，正常淬火加熱溫度一般為820～840℃。當淬火加熱溫度為760℃時，實際處于奧氏體和鐵素體的雙相區內。雙相區內兩種相的相對量隨溫度不同而不同。當溫度接近AC3時，鐵素體接近全溶解于奧氏體。處于雙相區內組織快速冷卻后，奧氏體轉變為馬氏體，而鐵素體仍保留在基體內。9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
45鋼淬火后馬氏體的粗、細可按JB/T9211-1999《中碳鋼與中碳合金結構鋼馬氏體等級》標準進行評定。圖2中的馬氏體可評為4級。9X3熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
