材 料：ZC4CrMoYTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄后調質處理YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

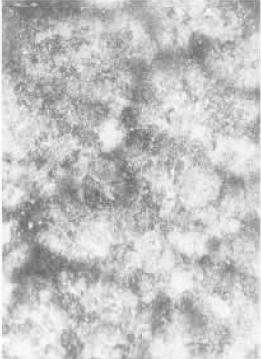

組織說明：回火索氏體以及極少量鐵素體，組織呈明顯的枝晶狀偏析。YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
鑄造過程中形成的組織枝晶偏析，實際是成分偏析，一般需經高溫擴散退火才能消除。直接調質時，合金元素未能均勻化，反映在試樣浸蝕后色澤深淺不一。YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
鐵素體在基體中的含量常作為調質工藝質最的指標之一，一般在100倍下評定。YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 YTT熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
