 inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：ZGOOCr17Tiinv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄態inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：1：1鹽酸水溶液熱蝕inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

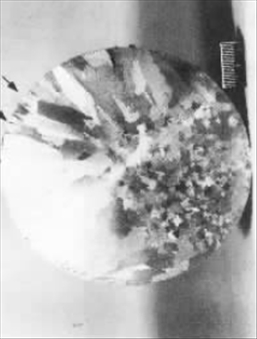

組織說明：鑄造結晶組織。inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
發達的柱狀晶和粗大的等軸晶，邊緣有多處沿柱狀晶晶界的鑄造熱裂紋。由于澆鑄溫度高，冷卻緩慢，使柱狀晶和等軸晶都比較粗大，同時鑄件散inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
熱不均勻，使柱狀晶和等軸晶各在一邊，而不是通常的圓周散熱快，柱狀晶在周邊，等軸晶在中心同時結晶。其中散熱快的--N為柱狀晶，散熱慢的一側為等軸晶，結晶不均勻，產生的收縮應力也不均勻，從而容易在柱狀晶界上產生熱裂紋。inv熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
