材料：65MnrLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：830℃淬火（油冷）rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

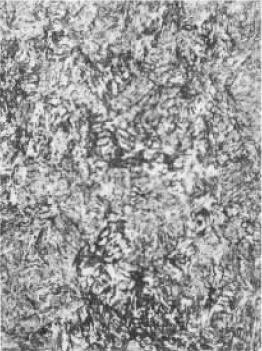

組織說明：針狀馬氏體和極少景的殘余奧氏體，其馬氏體針葉長度按JB/T9211-1999《中碳鋼與中碳合金結構鋼馬氏體等級》標準評定，約為1級，屬正常的淬火組織。rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
65Mn鋼由于添加Mn，提高了鋼的淬透性和強度，并能擴大γ相區，使Ac3點下降。65Mn鋼的Ac3為765℃，正常的淬火溫度為800～840℃。經正常溫度淬火后可以獲得中等長度的針狀馬氏體。65Mn鋼的Ms點為270℃，淬火后先形成的馬氏體受自身回火的作用，顏色為灰色，后形成的馬氏體自身回火不明顯，顏色較淡。rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
65Mn鋼有過熱敏感性，晶粒容易長大，因此，對熱處理要求特別嚴格。rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 rLK熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
