 G3d熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：60Si2MnG3d熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：加熱至860℃后油冷淬火，480℃回火處理G3d熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：4%硝酸酒精溶液浸蝕G3d熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

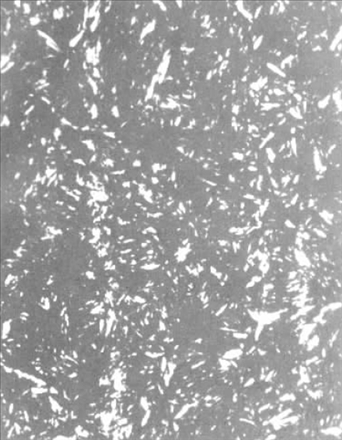

組織說明：保留著馬氏體位向的回火托氏體組織。經過加熱淬火后為馬氏體組織，然后通過中溫回火，促使馬氏體中析出的碳化物向針葉邊緣集聚，從而使針葉馬氏體的中心貧碳而呈灰白色。G3d熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
