20CrNi2Mo(直徑6mm圓鋼)(熱軋)低倍組織和非金屬夾雜物kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：20CrNi2Mo(直徑6mm圓鋼)kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：熱軋kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：未浸蝕kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：折疊。kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1：20CrNi2M0圓鋼表面存在縱向波狀的折疊。kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

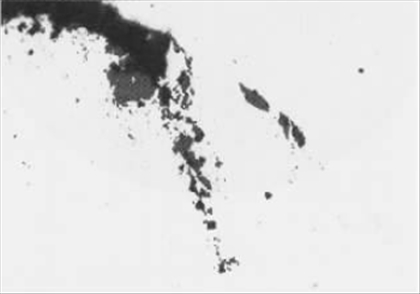

圖2：折疊是與表面斜交的裂縫，其附近有嚴重的氧化物和脫碳。kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

折疊是一種表面缺陷，它是由于鋼錠表面的疤痕、凹凸不平、銳角等缺陷壓入鍛件表面或者軋制操作不當、模具磨損等原因將上一道工序的尖角、耳子壓入金屬本體，并把尖角或耳子表面的氧化物和脫碳層壓入鋼內而形成折疊。kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

折疊是一種表面缺陷，當折疊深度小于冷加工的切削加工余量時，則材料可以使用，否則只能改為小尺寸使用或報廢。kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2kQX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
