 w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：QT600-3w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：正火、回火處理w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：1：1鹽酸水溶液70～80℃熱蝕w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：黑斑。w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

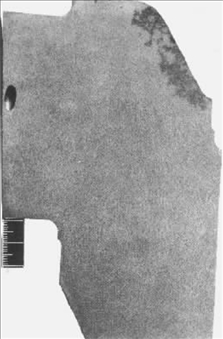

圖為球墨鑄鐵曲軸扇葉板和曲拐部分，經熱酸浸蝕后的低倍組織，其組織比較致密，在扇葉板的斜面表面處存在黑斑。黑斑處取樣作金相分析，可發現該處為石墨漂浮、球化不良和夾雜集中的區域。w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
石墨漂浮是球墨鑄鐵鑄件所特有的缺陷，往往出現于鑄件的上表面。主要是由于鑄件中的碳當量超過共晶成分和較高的澆注溫度所造成。過共晶成分的鐵水在液態即析出球狀石墨，石墨的比重比較小，上浮至鑄件表面，在石墨上浮時也將夾雜物帶至表面，從而形成“黑斑”。這種“黑斑”缺陷若超過鑄件的加工余量則不允許。w7m熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
