4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖14cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

圖24cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

材料：3Cr134cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

工藝情況：調(diào)質(zhì)4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

浸蝕方法：圖1：1：1鹽酸水溶液熱蝕；圖2：氯化高鐵鹽酸水溶液浸蝕4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

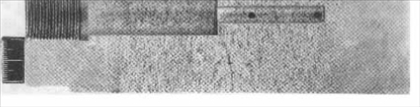

圖1：高壓水泵泵體轉(zhuǎn)角(圓角)處的裂縫。4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

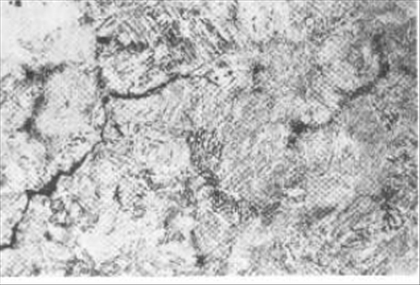

圖2：基體組織為索氏體，晶粒度6級，說明調(diào)質(zhì)時淬火加熱溫度正常，裂縫呈鋸齒狀，多為穿晶裂縫，裂縫兩邊組織一致，沒有脫碳。4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

高壓水泵泵體材料為3Cr13不銹鋼，經(jīng)調(diào)質(zhì)處理，在泵水壓試驗(yàn)時，當(dāng)壓力升至200MPa，持續(xù)3h后，轉(zhuǎn)角處產(chǎn)生開裂。其強(qiáng)度偏高而塑性、韌度低于技術(shù)要求，可能為調(diào)質(zhì)回火溫度偏低所造成，宏觀組織顯示轉(zhuǎn)角附近沒有不允許的材料缺陷。泵體的開裂主要是設(shè)計或加工不合理產(chǎn)生。由于透氣孔的轉(zhuǎn)角實(shí)際上為直角相交，產(chǎn)生很大的應(yīng)力集中，同時泵體的材料強(qiáng)度很高，而塑性、韌度較差，當(dāng)受到過大應(yīng)力時，不能產(chǎn)生塑性變形來改善應(yīng)力狀態(tài)。所以當(dāng)局部應(yīng)力集中超過鋼的強(qiáng)度時，容易在該處產(chǎn)生穿晶裂紋，并沿最大應(yīng)力方向擴(kuò)張。4cK熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
