QT600-3鋼(正火、回火處理)低倍組織

時間：2013-04-16 16:00:21 來源：作者：

材料：QT600-3

工藝情況：正火、回火處理

浸蝕方法：1：1鹽酸水溶液70～80℃熱蝕

組織說明：樹枝狀晶。

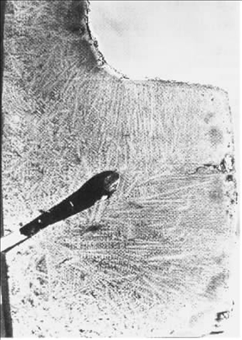

圖為大型球墨鑄鐵曲軸，近扇葉板油孔附近部分的低倍組織。從圖中可以看到粗大的樹枝狀晶，在主枝和支枝之間的晶問為受蝕較深的黑色疏松。鑄件的表面由于鑄型氣體的進(jìn)入而形成皮下氣孔。此外，表面還存在夾砂，在最大的夾砂處，由于夾砂在鐵凝固時阻礙鑄鐵的凝固收縮而產(chǎn)生鑄造熱裂縫。

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放
