 PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：ZG1Cr18Ni12M03TiPxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄態PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：1：1鹽酸水溶液70～80℃熱蝕PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：疏松。PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

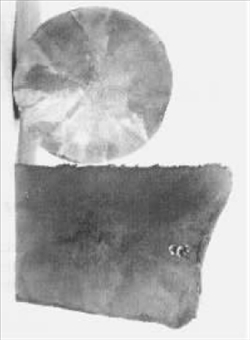

為閥座冒口端的低倍組織，圖上方為橫截面的低倍組織，已沒有縮孔；圖下方為縱截面的低倍組織，可見疏松，無明顯的二次縮孔。橫截面取樣位置在縱截面試樣的下面。對比可以看到，適當增加冒口端的斜度，由于下小、上大，鋼液凝固時能從下向上順序結晶，并比較充分地補充鋼液，從而減少縮孔的深度和提高鑄件的致密度。PxG熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
