ZG2Cr13鋼(鑄后退火)低倍組織

時間：2013-04-16 15:54:14 來源：作者：

材料：ZG2Cr13

工藝情況：鑄后退火

浸蝕方法：1：1鹽酸水溶液熱蝕

組織說明：切割熱裂縫。

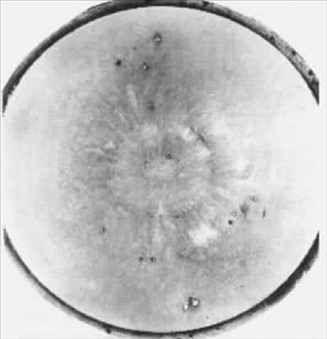

用氧一乙炔氣火焰切割冒口，切割前未預熱。馬氏體不銹鋼導熱系數(shù)很低，約為碳鋼的40%，切割時不但熱應力大，也容易出現(xiàn)局部過熱而產(chǎn)生沿晶分布的熱裂縫。圖為冒口切除后，切削加工余量不足，殘存有熱切割沿晶熱裂縫。圖中還可以看到許多白亮的夾砂和夾砂脫落留下的黑色孔洞。

【注：本信息除來源為“中國*熱處理技術網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放
