您當前的位置：首頁 > 質量控制 > 金相分析

45鋼(曲軸)低倍組織和非金屬夾雜物

時間：2013-04-16 15:39:23 來源：作者：

圖1

圖2

材料：45鋼(曲軸)

工藝情況：鍛件正火

浸蝕方法：1：1鹽酸水溶液熱蝕

組織說明：鍛裂。

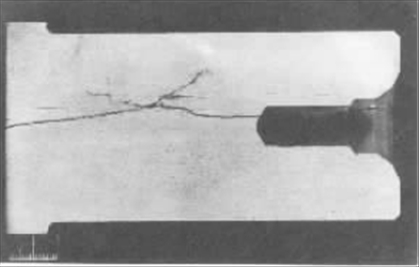

圖1：曲軸小頭處縱向低倍組織，曲軸中心部位有裂縫，其附近有許多長條狀的夾雜物，裂縫走向與夾雜物分布方向相同，基本上是沿夾雜物方向延伸。

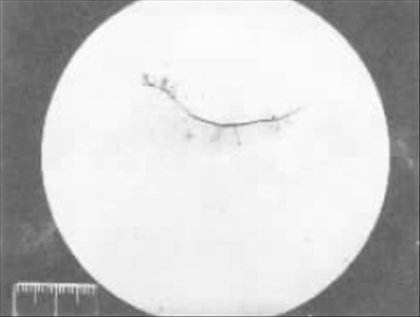

圖2：曲軸小頭的橫向組織，中心有一裂縫，其附近有較多的夾雜物和次生裂紋。

曲軸坯料可能冒口切頭不足，接近冒口端或縮孔端處，鋼的雜質比較多，存在成串的夾雜物和低熔點沿晶夾雜物，降低鋼的高溫強度和塑性；當鍛造應力過大，或鍛造加熱溫度偏高時，容易產(chǎn)生鍛造裂縫。

【注：本信息除來源為“中國*熱處理技術網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內容頁廣告

相關文章

欄目熱門

日本一区二区三区在线视频_91视频免费网址_欧美日韩中字国产_亚洲视频一区在线播放
