 SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：ZG1Cr13SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：鑄態SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：1：1鹽酸水溶液熱蝕SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
組織說明：鑄造結晶組織。SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

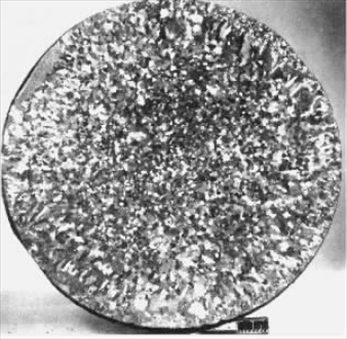

從圖中可以看到鑄件的三個典型的結晶區域——激冷區、柱狀晶區和等軸晶區。激冷區是緊鄰鑄型的一個外殼區，當鋼液澆入鑄型時，鑄型的溫度很低，鋼液受到鑄型的快速冷卻作用，過冷度很大，使鑄型附近的鋼液析出很多晶核。由于結晶晶核的數量和過冷度成正比，激冷區的過冷度很大，生成的晶核多，迅速結晶后形成一層無規則、細小的等軸晶所組成的激冷區。隨著激冷區的形成，鑄型的溫度升高，鋼液的冷卻速度降低，鋼液的熱量靠垂直鑄型方向向外散失，鋼液的結晶是在緊靠激冷區處生成晶核，并沿散熱的反方向緩慢長大結晶，而形成柱狀晶區。隨著柱狀晶的形成，在鑄型的中心溫度進一步降低，并同時降低到凝固線以下，結晶晶核在鋼液中心同時生成并向四周的鋼液自由生成，形成中心部位的等軸晶區，這是比較正常的結晶組織。SYd熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
