sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

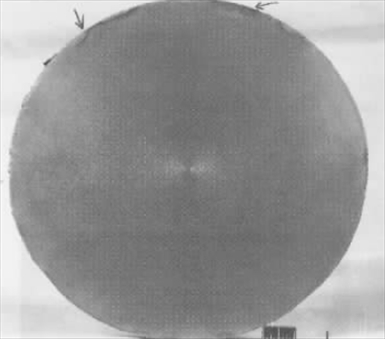

材料：35CrMosPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛后緩冷sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：1：1鹽酸水溶液70～80%熱蝕sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：折疊。sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

折疊是由于鋼錠表面凹凸不平、銳角或鍛造工藝不當產生的“肉瘤”在進一步鍛造時，把高處的金屬斜壓到鍛件內部所產生的裂縫。折疊常與鍛件的表面斜交，見箭頭所指處，在其附近有明顯的氧化夾雜物和脫碳現象。折疊屬不允許缺陷，如果折疊的深度超過鍛件的加工余量則不能使用。sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

鋼的低倍檢驗試樣的制備有一定的要求，酸浸試驗的檢驗面，必須進行精加工，用車床精車，或經過磨削，要達到一定的平整度和一定的粗糙度。酸浸前試樣面必須去油，一般可用四氯化碳擦洗干凈。1：1鹽酸水溶液是最常用的浸蝕劑，一般加熱溫度以控制在65～80。℃為好，根據不同鋼種、試樣大小、酸液的新IH程度選定溫度，時間可以控制15～40min不等。試樣熱蝕后必須馬上洗刷干凈并吹干。sPS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
