OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

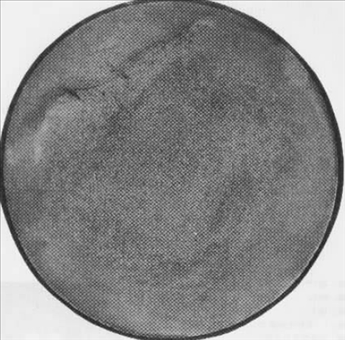

材料：35CrMoOYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛后坑冷OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：1：1鹽酸水溶液70～80℃熱蝕OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：翻皮。OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

翻皮的特征是在酸浸橫截試片上可以看到白亮色的彎曲條帶，或不規則的暗黑色條帶，在條帶周圍有氣孔和夾雜物，或可看到密集的孔隙和夾雜物的條帶。翻皮可以在鋼錠的任何部位出現，也可以任何形狀和大小出現。OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

翻皮的形成原因是鋼液澆注操作不當。當用下注法澆注時，鋼液上升速度過快、失穩，使鋼錠模內上升的鋼液沖破表面半凝固狀態的膜，并把膜帶入鋼液中，最后凝固在鋼錠中。由于澆注時鋼液表面的氧化膜和聚集著大量的夾雜，所以翻皮旁夾雜物、氣孔特別多，同時表面層和空氣接觸，使翻皮有時有脫碳現象。當使用上注法澆注時更容易出現翻皮現象。OYD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
