It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：ZG3Cr13It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝：鑄后退火It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：圖1：1：1鹽酸水溶液70～80℃熱蝕；圖2：氯化高鐵鹽酸水溶液浸蝕鑄造熱裂縫和夾砂。It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

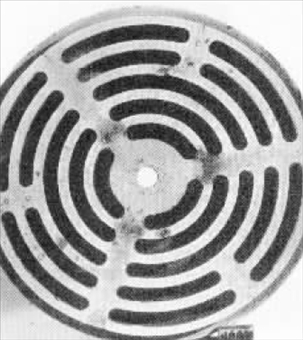

圖1：ZG3Cr13不銹鋼閥片，為精密鑄造鑄件，退火后外圓熱節處發現有裂縫。在鑄件未退火的閥片上取宏觀組織試樣，也發現在相同位置上存在裂縫。說明此裂縫在鑄態時已存在，而非退火加熱過快或過熱、過燒等原因所造成的退火裂縫。閥片浸蝕面上還有許多圓形的白亮夾砂，其近中心位置還可以看到疏松缺陷。It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2：基體組織為點狀珠光體和沿晶的碳化物顆粒，裂紋沿晶分布，尾部圓鈍，兩邊存在脫碳現象，脫碳區域可見到細小的點狀氧化物。此裂縫為鑄造熱裂縫，也稱高溫裂縫。熱裂縫的形成溫度在凝固線附近，當鑄件的薄壁處已經凝固，而厚壁熱節最后凝固處，如果晶內已經凝固，但晶界熔點低，仍處在液膜狀態，由于受到已經凝固區域收縮應力的作用，而產生沿晶開裂，同時，開裂時處于高溫，所以裂縫兩邊常可看到棕黑色的氧化物，并有明顯脫碳現象。It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

鑄件的結構越復雜，凝固收縮時受到鑄型和型芯的阻力越大；砂型和砂芯的退止性越差，鑄件收縮受到的阻力越大；以及澆注溫度過高，鑄件長時間達不到完全凝固，處于低強度狀態時間長，就越容易出現熱裂縫。It8熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
