軸類設計與熱處理

時間：2013-08-09 09:12:07 來源：作者：

緒論

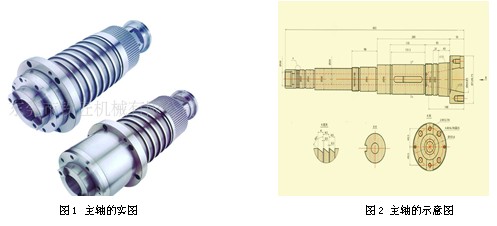

機床主軸指的是機床上帶動工件或刀具旋轉的軸。通常由主軸、軸承和傳動件（齒輪或帶輪）等組成主軸部件。除了刨床、拉床等主運動為直線運動的機床外，大多數機床都有主軸部件。主軸部件的運動精度和結構剛度是決定加工質量和切削效率的重要因素。衡量主軸部件性能的指標主要是旋轉精度、剛度和速度適應性。①旋轉精度：主軸旋轉時在影響加工精度的方向上出現的徑向和軸向跳動，要決定于主軸和軸承的制造和裝配質量。②動、靜剛度：主要決定于主軸的彎曲剛度、軸承的剛度和阻尼。③速度適應性：允許的最高轉速和轉速范圍，主要決定于軸承的結構和潤滑，以及散熱條件。


一、軸的機械條件與性能

1.1軸的工作條件

大多數機床主軸的工作條件為：

1傳動扭矩，受交變扭轉載荷，往往還受到彎曲載荷。

2軸頸承受較大的摩擦。

3大多承受一定的過載和沖擊載荷。

此外，實際使用的軸，由于結構等各方面的要求，往往設計有軸肩、鍵槽、螺紋和銷孔等，從而使其幾何形狀復雜化，導致產生應力集中。

4在特殊條件下工作的軸材料應具有特殊性能，如蠕變抗力，耐腐蝕性等。

1.2 機床主軸的失效形式

根據工作特點，主軸的失效形式可分為下三種類型：

1過量變形：主軸在使用過程中產生設計不允許的過度變形，包括彈性變形、塑形變形以及高溫蠕變。

2斷裂：包括在嚴重超載情況下造成的段捏，在一次性高沖擊載荷作用下引起的斷裂及由交變載荷長期作用而造成的疲勞斷裂。疲勞斷裂是常見的失效形式，主要是扭轉疲勞，也就是彎曲疲勞。

3磨損：軸頸處、花鍵外過度磨損，使其喪失規定的尺寸、集合形狀及精度而失效。

1.3 機床主軸的性能要求

根據軸的工作條件和失效形式，可以對軸的材料提出如下的性能要求：

1良好的綜合力學性能，以防止過載或沖擊載荷及過量變形。

2高的疲勞強度防止疲勞斷裂。

3良好的切削加工性能。

4軸頸及花鍵處有良好的耐磨性。

二、機床主軸的選材

為了兼顧強度和韌性，同時考慮疲勞抗力，軸件一般選用中碳鋼或者合金調質鋼制作，對于機床主軸，一般選用45鋼即可。因?yàn)橹鬏S承受彎曲應力和扭轉應力，但是所承受的載荷不是很大，轉速不是很高，沖擊載荷不是很大，所以具有一般的綜合力學性能即可。但因?yàn)橹鬏S的大端的內錐孔和外錐孔處，因?yàn)榻?jīng)常與卡盤和頂尖有摩擦，花鍵部位與齒輪有相對滑動，故這些部位要求有較高的耐磨性和硬度。

45鋼的剛性淬透性雖然較差，但是主軸的最大應力分布在表面，在粗車以后軸的形狀比較簡單，在調質淬火時一般不會開裂，因此采用合金調質鋼，采用廉價、可加工性好和切割加工性好的45鋼即可。

三、機床主軸加工工藝路線

3.1鍛造

1、一端在油爐內加熱, 加熱長度為全長的2/3。加熱規范：1230℃---1260℃，90—100分鐘

2、自爐內取出鍛件, 操作機夾持未加熱端, 在錘上輕擊數次以去除氧化皮。

3、從樣板未加熱一端850mm出作標記，以確保下次鍛造的所需的尺寸。

4、離加熱端250mm—550mm處鍛造一端。

5、調轉送入爐內加熱，按上述方法鍛出另一端。

3.2正火

采用箱式電爐。規范：850--870℃，保溫1.2—2h，出爐空冷。

正火的目的是為了得到合適的硬度，便于機械加工，同時改善鍛造組織，也均勻組織細化晶粒，為最終的熱處理做好準備。

箱式電爐：熱電偶將爐溫轉變成電壓信號后，加在微電腦溫度控制調節儀上。調節儀將此信號與程控設定相比較，輸出一個可調信號。再用可調信號控制觸發器，再有觸發器觸發調壓器，達到調節電爐電壓和電爐溫度的目的。

電爐型號：	GWL-1700B	規格	1700B	凈重	約265 Kg
爐膛尺寸：	300200200(mm)	電壓：	380V
功率：	12KW	儀表型號：	AP909-301
發熱元件及型號：	鉬棒（@6180200*40）	連接方式：	串聯
快熔：	100A500V	保險器：	6A
交流接觸器：	5011	變壓器型號：	380V/100V
熱電偶：	B（0-1800度）	常使用溫度：	1600度
調壓器：	160A	其它：	缺相保護、電流保護、溫度上限保護、斷偶保護、設定溫度上限保護
耐火材料：	進口摩根材質	其它：	*

表1 箱式電爐的相關參數

3.3粗加工

一般采用多刀半自動車床來進行粗加工，粗加工階段主要包括銑端面、加工頂尖孔、粗車外圓等。此時是以頂孔尖定位，留出0.5-1mm的加工余量。

①基準先行首先加工好定位基準面，主軸加工也總是先安排銑端面鉆中心孔，以便為后續工序準備好定位基準。

②外圓的加工外圓車削是粗加工和半精加工外圓表面應用最廣泛的加工方法。成批生產時采用轉塔車床，數控車床，大批量生產時，采用多刀半自動車床，液壓仿形半自動車床等。

3.3調質

加熱到A3+(30~50)℃后在10%左右的鹽水溶液中淬冷，然后進行高溫回火，加熱溫度一般為560-600℃。

調質安排在粗加工后，主要是使主軸具有高的綜合力學性能。調質預處理以后軸的硬度為220—250HBS。

3.3半精加工

半精加工階段包括半精車外圓，鉆通孔，車錐面、錐孔，鉆大頭端面各孔，精車外圓等。其主要的加工步驟為：

1加工大端部：加工大端外圓、短錐、斷面及臺階。

2加工小端部：加工小端部的外圓、錐面。

3鉆孔

4加工大端面、小端面的錐孔。

3.4最終熱處理

主軸的最終熱處理工藝采用的是感應表面淬火加低溫回火。

3.4.1感應表面淬火

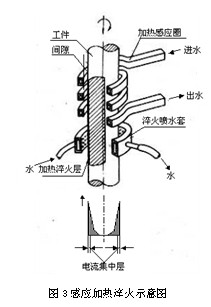

其基本原理是在一個感應線圈中通以一定頻率的交流電（有高頻，中頻，工頻三種），使感應圈周?chē)a(chǎn)生頻率相同的交變磁場，置于磁場之中的主軸就會產生與感應線圈頻率相同，方向相反的感應電流，這個電流叫渦流。由于集膚效應，渦流主要集中在工件的表層。由渦流所產生的電阻熱使工件表層被迅速加熱到淬火溫度，隨即向工件噴水，將工件表層淬硬。

主軸的感應表面淬火熱處理一般是采用中頻感應加熱，電流頻率在（500—1000）kHz，一般經過最終熱處理后的淬硬層深度為2—10mm。

感應表面淬火熱處理以后主軸的表面的力學性能達到很好的水平，具有比較高的硬度。而心部也具有較高的韌性塑性。表面為M，往里為M+F，再往里為M+F+P，中心為P+F。


3.4.2低溫回火

主軸的低溫回火溫度一般為150℃--200℃，然后空冷。

低溫回火能夠減小和消除淬火應力，提高韌度和塑性，得到強度、硬度和塑性韌性的良好配合，以滿足主軸的性能要求。

3.5精加工

主軸的精加工一般采用的是磨削加工。磨削是外圓表面主要的精加工方法，適用于加工精度高，表面粗糙度較小的外圓表面，特別適用于加工淬火鋼等高硬度材料。當生產批量較大時常采用組合磨削，成形砂輪磨削及無心磨削等高效磨削方法。精加工的基本步驟、加工設備以及基準位置如下：

步驟	操作	設備	基準位置
1	精車外圓并切槽	數控車床	兩錐堵中心孔
2	粗磨外圓兩段	外圓磨床	兩錐堵中心孔
3	粗磨錐孔	內圓磨床	大頭軸頸外圓，小端外圓及端面
4	粗精銑花鍵	花鍵銑床	兩錐堵中心孔
5	洗鍵槽	銑床	該鍵槽外圓及端面
6	車大端內側面及三段螺紋	普通車床	兩錐堵中心孔
7	粗精磨各級外圓及兩端面	外圓磨床	兩錐堵中心孔
8	粗精磨三段圓錐面及短圓錐面	專用組合磨床	兩錐堵中心孔
9	粗精磨莫氏6號錐孔	主軸錐孔磨床	支承軸頸外圓

精加工以后要求主軸的尺寸精度在IT5~IT6之間，表面粗糙度Ra為0.4~0.8Ø90g5、Ø80h5、Ø75h5、ØCA6140。

四、主軸的誤差分析

4.1加工精度及加工誤差

4.1.1加工精度與加工誤差

加工精度是指零件加工后的實際幾何參數與理想幾何參數的符合程度。實際加工中不可能做到完全與理想幾何參數一致，必定存在一定的誤差，稱為加工誤差。主軸的誤差主要有：

一、工藝系統集合誤差

這是由機床的幾何誤差、主軸的回轉誤差、導軌誤差和刀具的幾何誤差引起。這些誤差都是在操作中產生的，一般都不可避免，但是可以通過采用相應的方法降低這些誤差。

二、定位誤差

1基準不重合誤差：在加工過程中都以一特定的基準面或者基準線進行加工。如果在加工過程中使用的基準與設計的基準不重合，就會造成基準不重合誤差。

2定位副制造不準確誤差：工件在夾具上的正確位置是由夾具上的定位工件來決定的。工件上的定位工件不可能制造的絕對的準確，在加工的過程中由于定位的不準確也會造成一定的誤差。

三、工藝系統受力所引起的誤差

1工件的剛度：在加工過程中如果工件的剛度不夠，會引起微小的變形，造成加工誤差，影響加工結果。

2刀具剛度：加工過程中如果使用的刀具的剛度不足，同樣會引起變形進而影響工件的加工，造成誤差。

3工藝系統受熱引起的誤差：在加工過程中，特別是熱處理的過程中個，由于受熱而引起主軸的變形產生誤差。

五、主軸的檢測與調整

5.1主軸的精度檢測

1 旋轉精度檢測

主軸的旋轉精度直接影響主軸的加工精度，一般采用可用千分表和標準鋼球或標準環、可調檢驗棒檢驗。其原理是使一個理想的圓�由標準球、標堆環或檢驗棒給出的� 的圓心與回轉中心線重合, 那么,由千分表在某個方向上所測得的理想圓的徑向跳動,

就反映了回轉中心線在該方向上的跳動。

2端面精度檢測

檢驗時, 可用千分表直接測量。此時, 千分表應垂直觸及被檢表面, 也可在主軸錐孔中插人一根檢驗棒, 然后將千分表放在規定的位置上檢驗。檢驗時回轉主軸, 千分表的讀數差值就是定心向的徑向跳動。

3表面粗糙度

一般軸頸處的表面粗糙度：Ra0.63-0.16um，配合軸頸的粗糙度為：Ra2.5—0.63um。

5.2主軸的失效、缺陷檢測

5.2.1主軸的主要熱處理缺陷

1 變形開裂由于主軸的壁厚不均勻或者在軸頸的尖角處容易產生變形開裂現象。

2 過燒由于加熱溫度過高，出現晶界氧化，甚至軸件局部熔化，使工件報廢。

3 裂紋在熱處理和加工過程中產生，二者相互配合促進了裂紋的產生。一般有以下幾種裂紋：

1縱向裂紋一般沿著主軸的縱向產生，由表面向主軸心部發展。

2表面裂紋分布在主軸表面的微小裂紋，對主軸的使用性能造成很大的影響，嚴重的話可能使主軸的使用壽命降低甚至報廢。

5.2.2 主軸的相關檢測方法

1檢視法

憑借個人的感覺（視覺和觸覺）或借助簡單工具、標準試件進行比較。

2磁粉檢驗

鐵磁性材料工件被磁化后，由于不連續性的存在，使工件表面和近表面的磁力線發生局部畸變而產生漏磁場，吸附施加在工件表面的磁粉，在合適的光照下形成目視可見的磁痕，從而顯示出不連續性的位置、大小、形狀和嚴重程度。

磁粉檢驗無損，操作簡單方便，檢測成本低，但是對主軸的表面光滑度要求高，對檢測人員的技術和經驗要求高，檢測范圍小檢測速度慢。

3超聲波檢測

利用超聲波在金屬構件中傳播和反射的原理，以探測構件內部缺陷的大小、性質、位置以及材質的某些物理性能的方法。

超聲波的特點：1、超聲波聲束能集中在特定的方向上，在介質中沿直線傳播，具有良好的指向性。2、超聲波在介質中傳播過程中，會發生衰減和散射。3、超聲波在異種介質的界面上將產生反射、折射和波型轉換。利用這些特性，可以獲得從缺陷界面反射回來的反射波，從而達到探測缺陷的目的。4、超聲波的能量比聲波大得多。5、超聲波在固體中的傳輸損失很小，探測深度大，由于超聲波在異質界面上會發生反射、折射等現象，尤其是不能通過氣體固體界面。如果金屬中有氣孔、裂紋、分層等缺陷（缺陷中有氣體）或夾雜，超聲波傳播到金屬與缺陷的界面處時，就會全部或部分反射。反射回來的超聲波被探頭接收，通過儀器內部的電路處理，在儀器的熒光屏上就會顯示出不同高度和有一定間距的波形。可以根據波形的變化特征判斷缺陷在工件重的深度、位置和形狀。

超聲波探傷優點是檢測厚度大、靈敏度高、速度快、成本低、對人體無害，能對缺陷進行定位和定量。超聲波探傷對缺陷的顯示不直觀，探傷技術難度大，容易受到主客觀因素影響，以及探傷結果不便于保存，超聲波檢測對工作表面要求平滑，要求富有經驗的檢驗人員才能辨別缺陷種類、適合于厚度較大的零件檢驗，使超聲波探傷也具有其局限性。

4力學性能檢測

使用相應的力學檢測儀器檢測主軸的相關力學性能，包括拉升、沖擊、硬度以及其他必要的力學性能測試。

5 顯微檢測

通過顯微觀測軸件的顯微組織，與標準理想的組織進行比較，結合生產工藝，找出工藝缺陷。

’
參考文獻

1 詹武. 工程材料（工程材料及機械制造基礎Ⅰ）機械工業出版社，1996

2.相瑜才孫維連工程材料及機械制造基礎 機械工業出版社 1996

3鄭章耕. 工程材料及加工熱處理工藝基礎 重慶：重慶大學出版社，1997

4潘金生，仝建民，田民波. 材料科學基礎 北京：清華大學出版社，2010

5馬峰材料實驗技術講義北京：中國礦業大學機電材料系 2010
